Гидроизоляции строительных конструкций сэндвичного типа

Система гидроизоляции сэндвичного типа (защемленная система) – это система, при которой гидроизоляционный материал располагается между двумя слоями конструкции (согласно СП 250.1325800.2016).
Систему гидроизоляции сэндвичного типа применяют:
⦁в случае, когда конструкция испытывает как негативное (отрывающее), так и позитивное (прижимающее) давление воды или пара (см. рисунок 6.31);
⦁при защите нанесенной гидроизоляции от механического воздействия
⦁при защите нанесенной гидроизоляции от воздействия агрессивных сред.
Систему гидроизоляции сэндвичного типа устраивают на вертикальных, горизонтальных и потолочных поверхностях.
В качестве гидроизоляционных материалов для устройства гидроизоляции сэндвичного типа (защемленной системы) применяют жесткую гидроизоляцию «HW 1K», эластичную гидроизоляцию «HW 1KS» или «HW 2К».
Выбор материала зависит от возможности образования трещин в изолируемой конструкции:
Для состава «HW 1K» способность к перекрытию трещин – не более 0,2 мм.
Для состава «HW 1KS» способность к перекрытию трещин:
⦁без армирования – до 0,5 мм;
⦁с армированием малярной стеклосеткой с ячейками 5х5 мм – до 1,0 мм.
Для состава «HW 2К» способность к перекрытию трещин:
⦁без армирования – до 0,7 мм;
⦁с армированием малярной стеклосеткой с ячейками 5х5 мм – до 2,0 мм.
Подготовку основания изолируемой поверхности перед нанесением гидроизоляционного состава производить по 6.1.2.

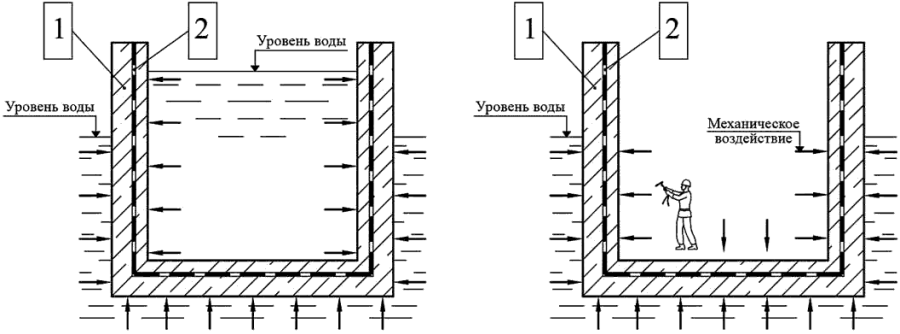

 1 – бетонная конструкция; 2 – состав «HW 1K», «HW 1KS или HW 2К»

Рисунок 6.31 – Система гидроизоляции сэндвичного типа (защемленная система)

Защитной конструкцией гидроизоляции сэндвичного типа (защемленной системы) может быть монолитная бетонная конструкция или кирпичная облицовка (см. рисунок 6.32).
Монолитную бетонную конструкцию выполняют методом заливки в опалубку или методом торкретирования. Толщину защитной прижимной конструкции определяют проектом производства работ. При необходимости конструкцию армируют.
Общая толщина гидроизоляции при выполнении защитной стенки методом заливки в опалубку составляет:
⦁для составов «HW 1K», «HW 1KS», «HW 2К» – не менее 3 мм;
Общая толщина гидроизоляции при выполнении защитной стенки методом торкретирования составляет:
⦁для составов «HW 1K», «HW 1KS» – не менее 3 мм;
⦁для состава «HW 2К» – не менее 4 мм либо на один слой (толщиной 1,5 мм) больше, чем проектное значение. Данный дополнительный слой будет в процессе торкретирования поврежден.
Кирпичную кладку выполняют из полнотелого керамического. Толщина кладки в полкирпича. Кладка армируется через 4 шва. При высоте кладки более 2,5 м необходимо устанавливать гибкие связи с изолируемой стеной, места крепления изолируются дополнительно.

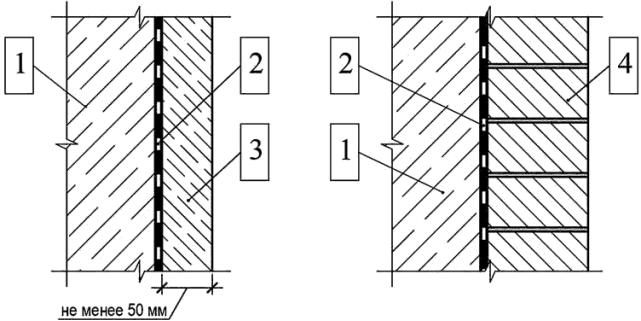

1 – бетонная конструкция; 2 – состав «HW 1K», «HW 1KS или HW 2К; 3 – монолитный бетон; 4 – кирпичная облицовка

Рисунок 6.32 – Защитная конструкция для защемленной гидроизоляции
