Отсечная гидроизоляция кирпичных стен

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня пола подвала
Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести подготовку поверхности. Основание должно быть чистым, свободным от пыли, масел, видимых структурных повреждений.
Для влажных с выступлением солей оснований произвести обработку биоцидными препаратами и антисолевую обработку (материалами «B10W концентрат», «ASF концентрат»).
С целью предотвращения вытекания инъекционного раствора выполнить вычинку утраченного, деструктурированного кирпича. Произвести ремонт поврежденных швов и открытых трещин растворной смесью «BS 64I  Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа:

- Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 10L или ZI 15L».
- Далее производится нагнетание жидкого гидрофобного инъекционного состава для блокировки капиллярной влаги «HSP концентрат»

Устраивают шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 мм под углом 30–45 град. Шпуры не должны доходить до противоположной стороны стены на 50 мм.
При наличии каменного цоколя (в т. ч. утопленного ниже отмостки) бурение производится под необходимым углом таким образом, чтобы камень цоколя не был травмирован.
Низ шпуров должен находиться выше уровня грунтовых вод не менее 100 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении непосредственно перед нагнетанием инъекционной растворной смеси «ZI 10L или ZI 15L» необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 10L или ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается еще в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путем введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора «HSP концентрат». Перед применением исходный состав «HSP концентрат» разбавляют водой в пропорциях, указанных в техническом описании материала.
Фактический расход «HSP концентрат» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании «HSP концентрат» на лицевую поверхность кладок ее следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава, поэтому сразу после окончания работ по закачке рабочего раствора «HSP концентрат» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения). «HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на внутреннюю и внешнюю поверхности стены до уровня на 150 мм выше ряда верхних шпуров. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава «HSP концентрат» демонтируют пакеры и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
На внешнюю поверхность кирпичной стены, не ранее чем через 7 дней сушки материала «HW 2K Эластичная гидроизоляция двухкомпонентная», нанести гидроизоляционную смесь «ZT 60W Штукатурная гидроизоляция» до уровня на 200 мм выше уровня земли (отмостки). Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Смесь наносится в 2–3 слоя по 10 мм.
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP концентрат" - при толщине стены 1 м: 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/1 пакер;
⦁инъекционная смесь "ZI 15L инъекционный для кладки" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, поврежденных швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая (М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 п.м./ м2;
⦁гидроизоляционная смесь "ZT  60W штукатурная гидроизоляция" - 18,5 кг/ м2/10 мм толщины.

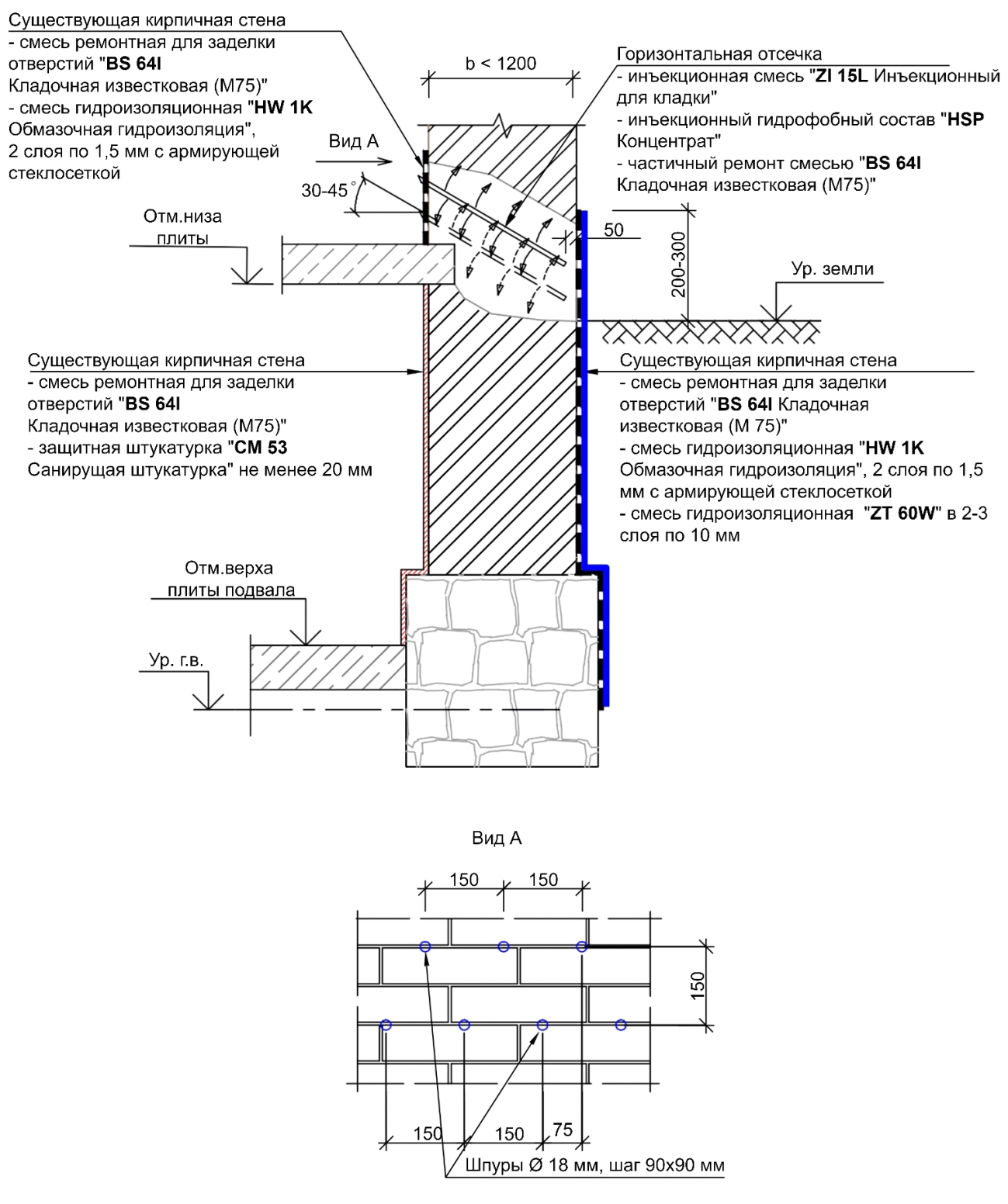

Устройство горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня пола подвала показано на рисунке № 1.

Рисунок 1 - Устройство горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня пола подвала

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня плиты перекрытия

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести подготовку поверхности. Основание должно быть чистым, свободным от пыли, масел, видимых структурных повреждений.
Для влажных, с выступлением солей оснований произвести обработку биоцидными препаратами и антисолевую обработку (материалами «B10W концентрат», «ASF концентрат»).
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Выполнить вычинку утраченного, деструктурированного кирпича с использованием смеси «BS 64I Кладочная известковая (М75)». Произвести ремонт поврежденных швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа: Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 15L». Последующее повторное нагнетание жидкого инъекционного состава для блокировки капиллярного подсоса влаги «HSP концентрат»
Устраивают шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 мм под углом 30–45 град. Шпуры не должны доходить до противоположной стороны стены на 50 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении, непосредственно перед нагнетанием растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается еще в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путем введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора «HSP концентрат». Перед применением исходный состав «HSP концентрат» разводится чистой водой в соотношении 1:10.
Фактический расход «HSP концентрат» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании «HSP концентрат» на лицевую поверхность кладки, ее следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава. Поэтому сразу после окончания работ по закачке рабочего раствора «HSP концентрат» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки, наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения). «HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на внешнюю поверхность стены (до уровня на 200–300 мм выше уровня земли/отмостки), а также на внутреннюю поверхность стены (от плиты перекрытия до уровня на 150 мм выше ряда верхних шпуров). Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава «HSP концентрат» демонтируют пакера и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
На внешнюю поверхность кирпичной стены, не ранее чем через 7 дней сушки материала «HW 2K Эластичная гидроизоляция двухкомпонентная», нанести гидроизоляционную смесь «ZT 60W Штукатурная гидроизоляция» до уровня на 200–300 мм выше уровня земли/отмостки. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Смесь наносится в 2–3 слоя по 10 мм.
На внутреннюю поверхность стены подвала нанести защитная штукатурка «CM52 Санирующая», способствующую осушению влажных засоленных кладок. Толщина слоев не менее 20 мм.
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP" - при толщине стены 1 м 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/пакер;
⦁инъекционная смесь "ZI 15L инъекционный для кладки" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, поврежденных швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 п.м./ м2;
⦁гидроизоляционная смесь "ZT 60W штукатурная гидроизоляция" - 18,5 кг/ м2/10 мм толщины;
⦁защитная штукатурка "CM 53 Санирующая штукатурка" - 17 кг/ м2/10 мм толщины.

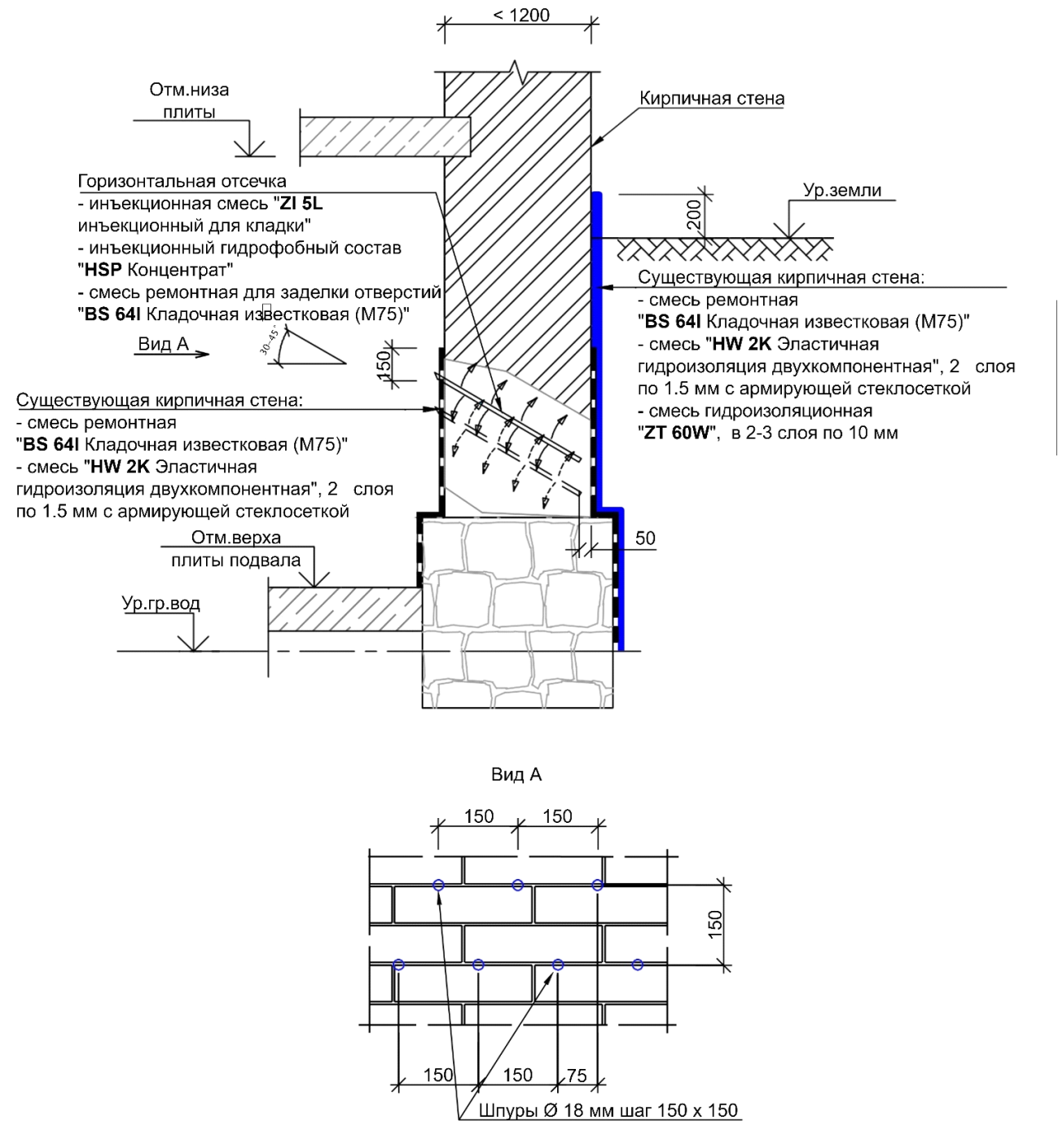

Устройство горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня плиты перекрытия показано на рисунке № 2.

Рисунок 2 - Устройство горизонтальной отсечной гидроизоляции наружной стены до 1200 мм с уровня плиты перекрытия

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции наружной стены более 1200 мм с уровня пола подвала.

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести подготовку поверхности. Основание должно быть чистым, свободным от пыли, масел, видимых структурных повреждений.
Для влажных с выступлением солей оснований произвести обработку биоцидным препаратам и антисолевую обработку (материалами «B10W концентрат» и «ASF концентрат»).
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Выполнить вычинку утраченного деструктурированного кирпича. Произвести ремонт поврежденных швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа:

- Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 15L Инъекционный для кладки».
- Последующее повторное нагнетание жидкого гидрофобного инъекционного состава для блокировки капиллярной влаги «HSP концентрат»

Для стен толщиной более 1200 мм устраивают с двух сторон шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 -200 мм под углом 30–45  град. Глубина шпура должна составлять 2/3 от толщины стены в месте прохода.
При наличии каменного цоколя (в т. ч. утопленного ниже отмостки) бурение производится под необходимым углом таким образом, чтобы камень цоколя не был травмирован.
Низ шпуров должен находиться выше уровня грунтовых вод не менее 100 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении непосредственно перед нагнетанием инъекционной растворной смеси «ZI 15L» необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается еще в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путем введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора «HSP концентрат». Перед применением исходный состав «HSP концентрат» разводится чистой водой в соотношении 1:10.
Фактический расход «HSP концентрат» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании «HSP концентрат» на лицевую поверхность кладки, ее следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава. Поэтому сразу после окончания работ по закачке рабочего раствора «HSP концентрат» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения) «HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на внутреннюю и внешнюю поверхности стены до уровня на 150 мм выше ряда верхних шпуров. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава «HSP концентрат» демонтируют пакеры и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)»
На внешнюю поверхность кирпичной стены, не ранее чем через 7 дней сушки материала «HW 2K Эластичная гидроизоляция двухкомпонентная», нанести гидроизоляционную смесь «ZT 60W Штукатурная гидроизоляция» до уровня на 200 мм выше уровня земли (отмостки). Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Смесь наносится в 2–3 слоя по 10 мм.
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP концентрат" - при толщине стены 1 м 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/пакер;
⦁инъекционная смесь "ZI 15L инъекционный для кладки" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, повреждённых швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 п.м./ м2;
⦁гидроизоляционная смесь "ZT 60W штукатурная гидроизоляция" - 18,5 кг/ м2/10 мм толщины.

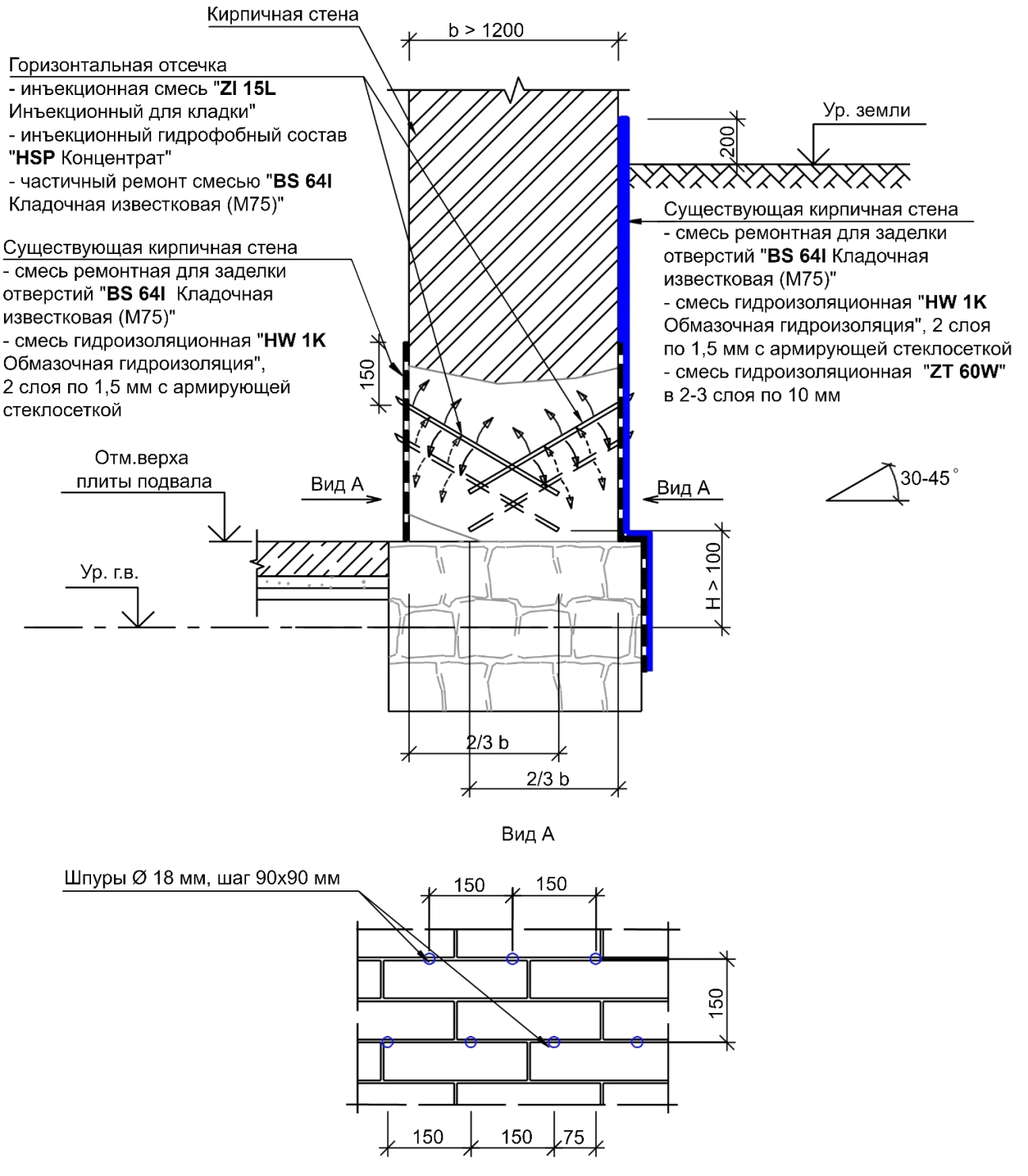

Устройство горизонтальной отсечной гидроизоляции наружной стены более 1200 мм с уровня пола подвала показано на рисунке № 3.

Рисунок 3 - Устройство горизонтальной отсечной гидроизоляции наружной стены более 1200 мм с уровня пола подвала

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции внутренней стены до 1200 мм.

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести подготовку поверхности. Основание должно быть чистым, свободным от пыли, масел, видимых структурных повреждений.
Для влажных, с выступлением солей оснований произвести обработку биоцидным препаратам и антисолевую обработку (материалами «B10W концентрат», «ASF концентрат»).
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Выполнить вычинку утраченного, деструктурированного кирпича. Произвести ремонт повреждённых швов и открытых трещин растворной смесью «ZI 15L Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа:

- Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 15L Инъекционный для кладки».
- Последующее повторное нагнетание жидкого гидрофобного инъекционного состава для блокировки капиллярной влаги «HSP концентрат»

Устраивают шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 мм под углом 30–45 град. Шпуры не должны доходить до противоположной стороны стены на 50 мм.
При наличии каменного цоколя (в т. ч. утопленного ниже отмостки) бурение производится под необходимым углом таким образом, чтобы камень цоколя не был травмирован.
Низ шпуров должен находиться выше уровня грунтовых вод не менее 100 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении, непосредственно перед инъектированием растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается ещё в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путём введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора «HSP концентрат». Перед применением исходный состав «HSP концентрат» разводится чистой водой в соотношении 1:10.
Фактический расход «HSP концентрат» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании «HSP концентрат» на лицевую поверхность кладки, её следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава. Поэтому сразу после окончания работ по закачке рабочего раствора «HSP концентрат» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки, наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения). «HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на внутреннюю и внешнюю поверхности стены до уровня на 150 мм выше ряда верхних шпуров. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава «HSP концентрат» демонтируют пакера и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP концентрат" - при толщине стены 1 м 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/пакер;
⦁инъекционная смесь "ZI 15L инъекционный для кладки" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, повреждённых швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 п.м./ м2.

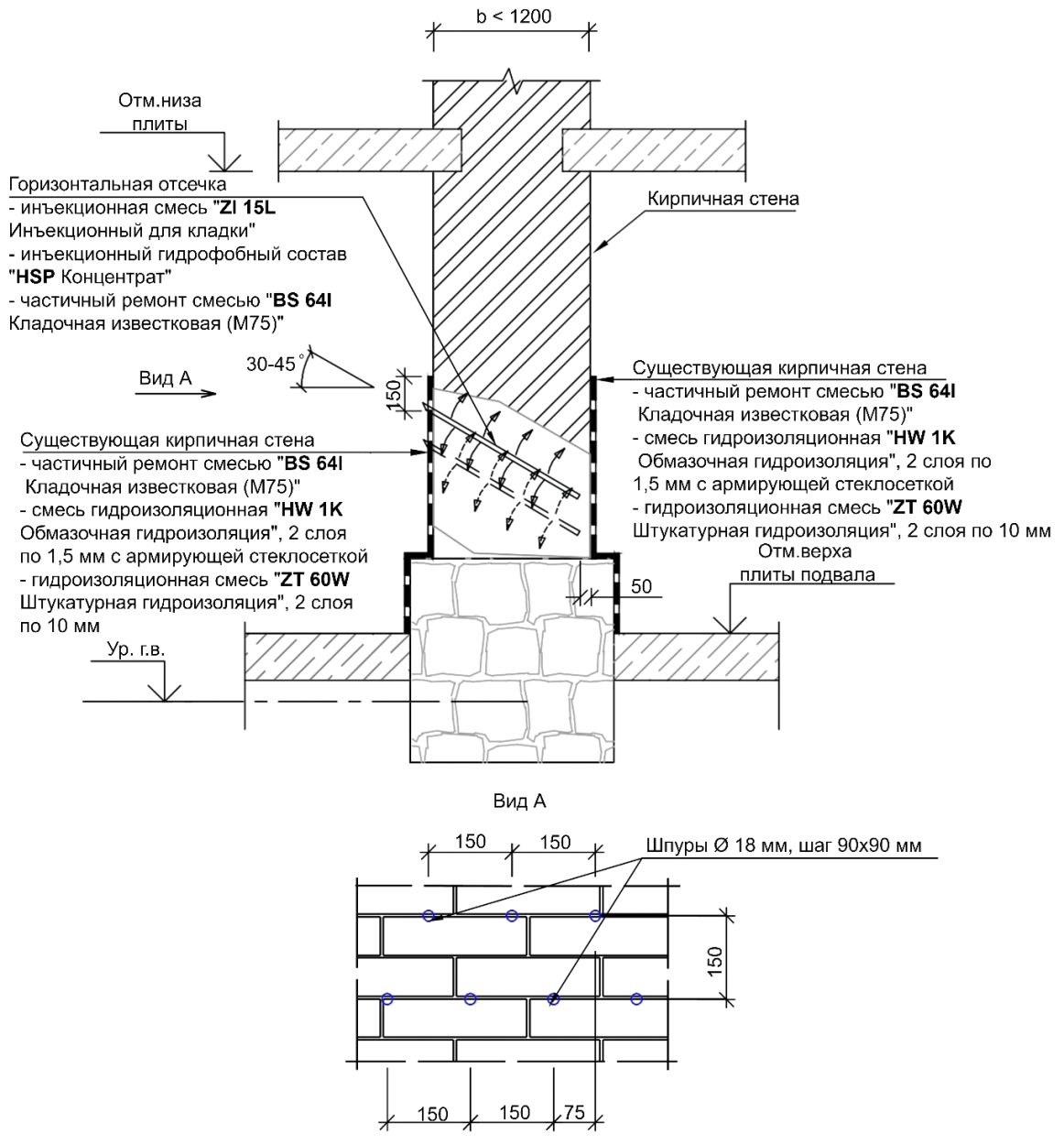

Устройство горизонтальной отсечной гидроизоляции внутренней стены толщиной до 1200 мм показано на рисунке № 4.

Рисунок 4 - Устройство горизонтальной отсечной гидроизоляции внутренней стены толщиной до 1200 мм

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции снаружи при низком уровне культурного слоя и наличии каменного цоколя.

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Старую штукатурку следует сбить до основания. Перед началом работ произвести подготовку поверхности кирпичной кладки. Основание должно быть чистым, свободным от пыли, видимых структурных повреждений.
Для влажных, с выступлением солей оснований произвести обработку биоцидными препаратами и антисолевую обработку (материалами «B10W концентрат», «ASF концентрат»).
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Выполнить вычинку утраченного, деструктурированного кирпича. Произвести ремонт повреждённых швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа: Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 15L Инъекционный для кладки». Последующее повторное нагнетание жидкого гидроизоляционного инъекционного состава для блокировки капиллярной влаги «HSP концентрат»
Устраивают шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 мм.
При наличии каменного цоколя бурение производится под необходимым углом таким образом, чтобы камень цоколя не был травмирован. Для бурения шпуров под одним углом рекомендуется использовать специальные приспособления с упором и направляющими. Шпуры не должны доходить до противоположной стороны стены на 50 мм.
Низ шпуров должен находиться выше уровня грунтовых вод не менее 100 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении, непосредственно перед инъектированием растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание растворной смеси «ZI 15L Инъекционный для кладки» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирования производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается ещё в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путём введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора «HSP концентрат». Перед применением исходный состав «HSP концентрат» разводится чистой водой в соотношении 1:10.
Фактический расход «HSP концентрат» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании «HSP концентрат» на лицевую поверхность кладки, её следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава. Поэтому сразу после окончания работ по закачке рабочего раствора «HSP концентрат» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки, наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения)
«HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на всю внутреннюю, а также внешнюю поверхность стены до уровня на 150–200 мм выше ряда верхних шпуров. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава «HSP концентрат» демонтируют пакера и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)»
Время твердения эластичной гидроизоляции не менее 7 дней перед нанесением защитной штукатурки «CM52 Санирующая».

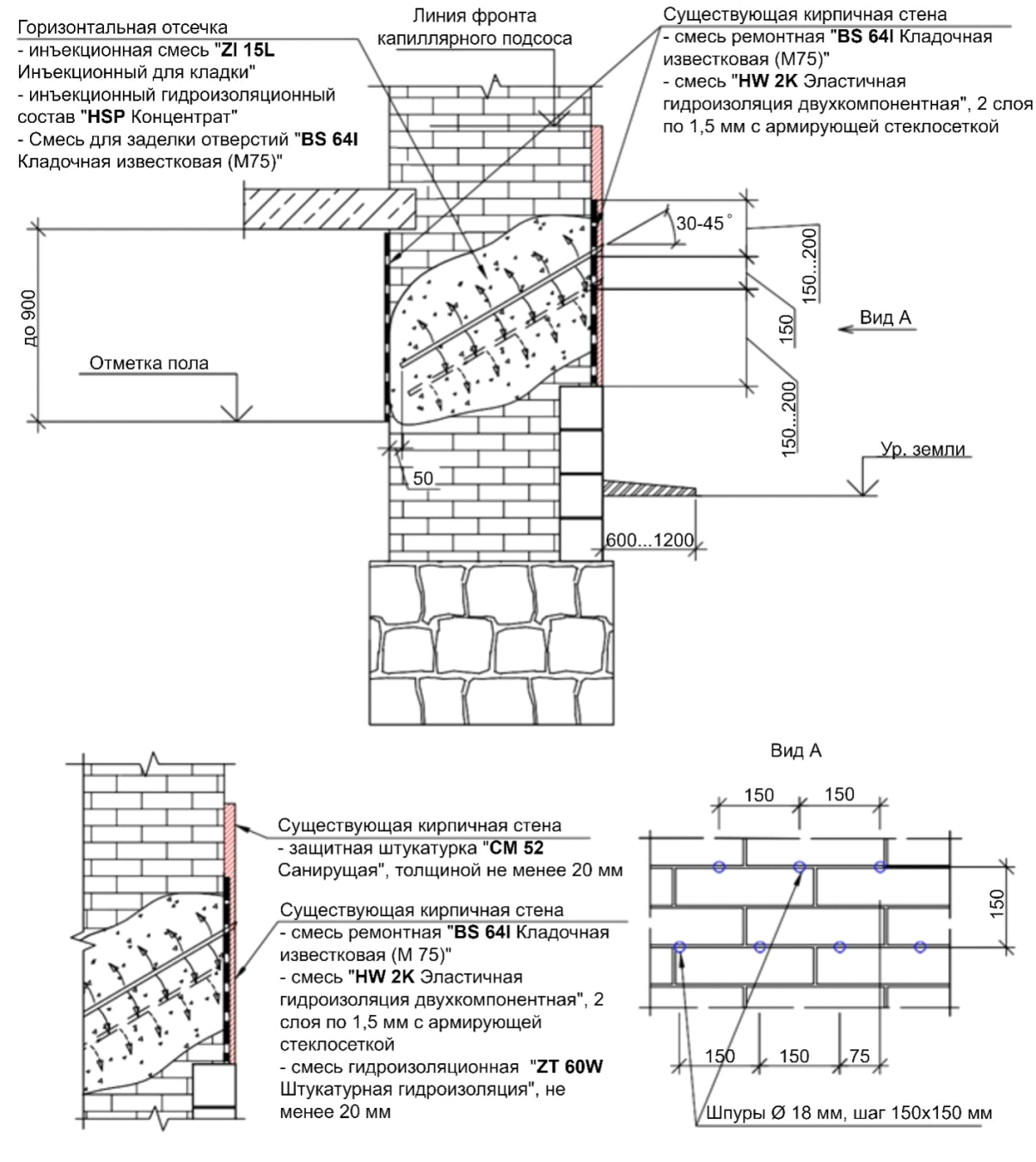

Порядок проведения работ при устройстве дополнительной защиты наружной поверхности кирпичной кладки при низком уровне культурного слоя

Наличие избыточной влаги в кирпичной кладке ниже уровня формирования горизонтальной отсечной гидроизоляции требует производства дополнительных мероприятий по защите наружной поверхности кирпичной кладки в цокольной зоне. Влага, находящаяся выше уровня отсечной горизонтальной гидроизоляции, должна быть удалена из конструкции для установления естественной сорбционной влажности строительной материалов. С этой целью используют защитную штукатурку «СМ52 Санирующая», способствующую осушению влажных засоленных оснований.
Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Старую штукатурку сбивают до основания в зоне устройства отсечной гидроизоляции и в зоне дополнительных мероприятий, ориентируясь на видимую границу подъема влаги производят замеры показателя влажности кладки по высоте. Положение верхней линии фронта капиллярного подсоса определяет верхнюю границу зоны дополнительных мероприятий.
При низком уровне культурного слоя и наличии каменного цоколя штукатурка «СМ52 Санирующая» наносится в зоне отсечной гидроизоляции по тонкому слою из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» и выше по существующей кирпичной кладке до линии фронта капиллярного подсоса. Высота нанесения санирующей штукатурки может регулироваться наличием горизонтальной тяги, линии нижних горизонтальных откосов оконных проемов и прочими архитектурными отметками
Время твердения эластичной гидроизоляции не менее 7 дней перед нанесением защитной штукатурки «CM52 Санирующая».
Штукатурка «CM52 Санирующая» наносится толщиной не менее 20 мм в уровень с оригинальной вышележащей штукатуркой. Поверхности со свеженанесённой защитной штукатуркой следует защищать от быстрого высыхания не менее 2–3 дней. Поверхность смачивать водой
Для финишного выравнивания санирующей штукатурки под окраску следует использовать материалы с высокой паропроницаемость и хорошей стойкостью к увлажнению: «CM 53 Шпаклевку для выравнивания санирующих штукатурок» (для получения гладкой поверхности).
Перед нанесением финишных материалов поверхность штукатурки «СМ52 Санирующая» обрабатывают грунтовкой «P21 tiefgrunt».
Поверхности со свеженанесённой финишной шпаклевкой защищать от быстрого высыхания не менее 2–3 дней. Поверхность смачивать водой.
Время твердения всех выравнивающих штукатурных слоёв перед окраской – не менее 7 дней на каждый сантиметр толщины, при этом шпаклевка должна твердеть не менее 1 дня на каждый 1 мм толщины, но не менее 3дней. Для окраски применяются силикатные или силиконовые ЛКМ.
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP концентрат" - при толщине стены 1 м 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/пакер;
⦁инъекционная смесь "ZI 15L" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п.м.
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, повреждённых швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 м2/ м2;
⦁защитная штукатурка "CM52 санирующая" - 17 кг/ м2/10 мм толщины.

Устройство горизонтальной отсечной гидроизоляции снаружи при низком уровне культурного слоя и наличии каменного цоколя показано на рисунке № 5.

Рисунок 5 - Устройство горизонтальной отсечной гидроизоляции снаружи при низком уровне культурного слоя и наличии каменного цоколя

Порядок производства работ при устройстве горизонтальной отсечной гидроизоляции снаружи при высоком уровне культурного слоя

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Старую штукатурку следует сбить до основания. Перед началом работ произвести подготовку поверхности кирпичной кладки. Основание должно быть чистым, свободным от пыли, видимых структурных повреждений.
Для влажных, с выступлением солей оснований произвести обработку биоцидными препаратами и антисолевую обработку (материалами «B10W концентрат», «ASF концентрат»).
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Выполнить вычинку утраченного, деструктурированного кирпича. Произвести ремонт повреждённых швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)».
Устройство горизонтальной отсечки производится в два этапа:

- Инъекционное укрепление и заполнение внутренних дефектов кладки посредством первичного нагнетания инъекционного тонкодисперсного строительного раствора «ZI 15L Инъекционный для кладки».
- Последующее повторное нагнетание жидкого гидрофобного инъекционного состава для блокировки капиллярной влаги «HSP концентрат»

Устраивают шпуры Ø18 мм в два ряда в шахматном порядке с шагом между рядами и шпурами 150 мм, под углом 30–45 град.
При наличии каменного цоколя (в т. ч. утопленного ниже отмостки) бурение производится под необходимым углом таким образом, чтобы камень цоколя не был травмирован.
Низ шпуров должен находиться выше уровня грунтовых вод не менее 100 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
При инъекционном укреплении, непосредственно перед инъектированием растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирования производится на следующий день. Нагнетание растворной смеси производится до «отказа» и давление поддерживается ещё в течение 3–5 мин. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток повторно разбурить шпуры. В шпуры забиваются пакеры с обратным клапаном.
Капиллярная отсечка выполняется путём введения в кладку под давлением до 10 атм через пакеры Ф 18 мм рабочего раствора ««HSP концентрат»». Перед применением исходный состав ««HSP концентрат»» разводится чистой водой в соотношении 1:10.
Фактический расход ««HSP концентрат»» может меняться в зависимости от толщины стены, наличия внутренних пустот, впитывающей способности основания и определяется в каждом конкретном случае опытным инъектированием.
При попадании ««HSP концентрат»» на лицевую поверхность кладки, её следует сразу промыть водой. На поверхности кирпичной кладки остаются «следы» гидрофобизирующего состава. Поэтому сразу после окончания работ по закачке рабочего раствора ««HSP концентрат»» для улучшения сцепления с кирпичной кладкой последующей штукатурной отделки, наносят промежуточный тонкий слой из материала «HW 2K Эластичная гидроизоляция двухкомпонентная» (поставляется в виде комплекта: гидроизоляционная сухая смесь с жидкостью затворения)
«HW 2K Эластичная гидроизоляция двухкомпонентная» наносится на всю внутреннюю, а также внешнюю поверхность стены до уровня на 150–200 мм выше ряда верхних шпуров. Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Материал наносится в 2 слоя по 1,5 мм. Между ними проложить армирующую стекло сетку. Второй слой наносится в перпендикулярном направлении к первому слою не ранее чем через 2–4 часа в зависимости от температуры поверхности и воздуха.
На следующий день после инъектирования состава ««HSP концентрат»» демонтируют пакеры и шпуры заделывают растворной смесью «BS 64I Кладочная известковая (М75)»
На внешнюю поверхность кирпичной стены, не ранее чем через 7 дней сушки материала «HW 2K Эластичная гидроизоляция двухкомпонентная», нанести гидроизоляционную смесь «ZT 60W Штукатурная гидроизоляция» до уровня на 200–300 мм выше уровня земли (отмостки). Предварительно основание следует смачивать водой. Поверхность кладки должна быть влажной, но не мокрой. Смесь наносится толщиной не менее 20 мм в уровень с оригинальной вышележащей штукатуркой.

Порядок проведения работ при устройстве дополнительной защиты наружной поверхности кирпичной кладки при высоком уровне культурного слоя

Наличие избыточной влаги в кирпичной кладке ниже уровня формирования горизонтальной отсечной гидроизоляции требует производства дополнительных мероприятий по защите наружной поверхности кирпичной кладки в цокольной зоне. Влага, находящаяся выше уровня отсечной горизонтальной гидроизоляции, должна быть удалена из конструкции для установления естественной сорбционной влажности строительной материалов. С этой целью используют защитную штукатурку «CM52», способствующую осушению влажных засоленных оснований.
Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Старую штукатурку сбивают до основания в зоне устройства отсечной гидроизоляции и в зоне дополнительных мероприятий, ориентируясь на видимую границу подъема влаги. Производят замеры показателя влажности кладки по высоте. Положение верхней линии фронта капиллярного подсоса определяет верхнюю границу зоны дополнительных мероприятий.
Защитная пористая штукатурка «СМ52 Санирующая» не должна соприкасаться с землей (грунтами) во избежание капиллярного подсоса воды. При высоком уровне культурного слоя штукатурка «СМ52 Санирующая» наносят в цокольной зоне на существующую кирпичную кладку начиная от штукатурки «ZT 60W Штукатурная гидроизоляция» до линии фронта капиллярного подсоса. Высота нанесения санирующей штукатурки может регулироваться наличием горизонтальной тяги, линии нижних горизонтальных откосов оконных проемов и прочими архитектурными отметками.
Штукатурка «CM52 Санирующая» наносится толщиной не менее 20 мм в уровень с оригинальной вышележащей штукатуркой. Поверхности со свеженанесённой защитной штукатуркой следует защищать от быстрого высыхания не менее 2–3 дней. Поверхность смачивать водой
Для финишного выравнивания санирующей штукатурки под окраску следует использовать материалы с высокой паропроницаемостью и хорошей стойкостью к увлажнению: «CM 53 Шпаклевку для санирующих и влагорегулирующих штукатурок» (для получения гладкой поверхности).
Перед нанесением финишных материалов поверхность штукатурки «СМ52 Санирующая» обрабатывают грунтовкой «P21 tiefgrunt».
Поверхности со свеженанесённой финишной шпаклевкой защищать от быстрого высыхания не менее 2–3 дней. Поверхность смачивать водой.
Время твердения всех выравнивающих штукатурных слоёв перед окраской – не менее 7 дней на каждый сантиметр толщины, при этом шпаклевка должна твердеть не менее 1 дня на каждый 1 мм толщины, но не менее 3дней. Для окраски применяются силикатные или силиконовые ЛКМ.
Средний расход материалов:

⦁инъекционный гидрофобный состав "HSP концентрат" - при толщине стены 1 м 0,36–1,2 кг концентрата/п.м. или 0,3–1,0 л рабочего раствора/пакер;
⦁инъекционная смесь "ZI 15L" (заполнение пустот) - 5–6 кг/пакер;
⦁пакер ∅18 мм (в 2 ряда при толщине стены 1 м) - 9 шт./п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (заделка трещин, повреждённых швов, отверстий) - 1 кг/п. м;
⦁ремонтная смесь "BS 64I Кладочная известковая(М75)" (вычинка кирпичной кладки) - 1,0–1,7 кг/кирпич;
⦁смесь "HW 2K Эластичная гидроизоляция двухкомпонентная" - 4,8 кг/ м2 (2 слоя по 1,5мм);
⦁сетка армирующая - 1,2 м2/ м2;
⦁защитная штукатурка "CМ 52 санирующая" - 17 кг/ м2/10 мм толщины;
⦁смесь гидроизоляционная "ZT 60W Штукатурная гидроизоляция" - 18,5 кг/ м2/10 мм толщины.

Устройство горизонтальной отсечной гидроизоляции с наружи при высоком уровне культурного слоя показано на рисунке № 6.

Рисунок 6 - Устройство горизонтальной отсечной гидроизоляции с наружи при высоком уровне культурного слоя

Альбом РЕСТАВРАЦИЯ ОКН (переход в полный альбом)
