Толстослойная гидроизоляция

Толстослойная гидроизоляция
Толстослойную гидроизоляцию из состава «ZT60 W» применяют в случае, если необходимо одновременно нанести гидроизоляцию и выровнять поверхность (см. рисунок 6.30).
Гидроизоляцию можно наносить на бетонные, каменные, кирпичные и пенобетонные основания.
Состав «ZT60 W» работает как гидроизоляция при нанесении его слоем не менее 20 мм.

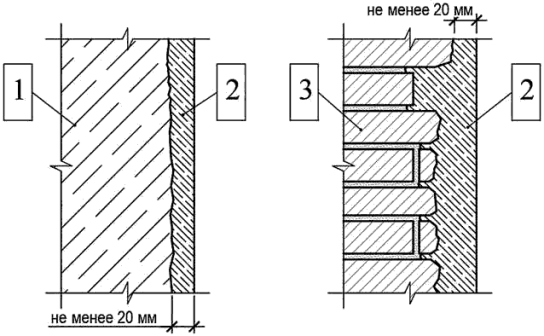

1 – бетонная конструкция; 2 – состав «ZT60 W»; 3 – кирпичная конструкция

Рисунок 6.30 – Толстослойная гидроизоляция

Нанесение
Готовый раствор наносить вручную или механизированным способом на ремонтируемую поверхность, одновременно уплотняя и выравнивая.
Толщина одновременно наносимого слоя на вертикальную поверхность без использования опалубки составляет от 5 до 20 мм.
При толщине нанесения на вертикальную поверхность более 20 мм раствор наносить послойно.
Для получения хорошей адгезии последующих слоев рекомендуется делать поверхность каждого предыдущего слоя шероховатой, например, путем нанесения на незатвердевший раствор насечек.
Второй и последующие слои можно наносить примерно через 1,5–2,0 часа после нанесения предыдущего слоя, в зависимости от температуры и влажности воздуха.
После нанесения каждого слоя необходимо обеспечить защиту от влаги, солнца, замерзания. Также необходимо устранить возможность выпадения на поверхность конденсата в течение выдержки между слоями.
При толщине гидроизоляционного слоя свыше 20 мм рекомендуется использовать армирование металлической сеткой.
Сетку устанавливают при помощи дюбелей или анкеров на расстоянии 10 мм от основания. Защитный слой из состава «ZT60 W» над сеткой должен быть не менее 15 мм.
Для получения ровного гидроизоляционного покрытия раствор необходимо наносить шпателем и затем затереть. При необходимости применить состав для чистовой отделки «ZF40».
После нанесения за гидроизоляционным покрытием осуществлять уход согласно техническим описаниям на применяемые материалы, с учетом условий окружающей среды.
При высокой влажности закрытых помещений, емкостей и т. п. необходимо организовать проветривание, не допуская скапливания конденсата на поверхности.
Обработанные поверхности не должны испытывать механических воздействий в период набора прочности.
