Усиление строительных конструкций методом увеличения сечения
Наиболее распространенным способом усиления конструкций является увеличение сечений путем устройства всесторонних обойм или односторонним наращиванием. Этот способ позволяет получить значительное увеличение несущей способности как целых, так и сильно поврежденных элементов конструкций.
Для усиления строительных конструкций методом увеличения сечения применяют:
- литьевые составы «SENECO» (см. рисунки 6.34, 6.35, 6.36, 6.39),
- тиксотропные составы «SENECO» или
- торкрет-составы «SENECO» (см. рисунки 6.37, 6.38).
Технология усиления
- Удалить участки слабого и разрушенного бетона.
- Вскрыть и удалить бетон вокруг арматуры. При оголении арматуры следует удалить за ней слой бетона на глубину не менее 10 мм.
- Очистить всю поверхность водой под давлением не менее 300 бар, при помощи водоструйного аппарата.
- Очистить оголенную арматуру от участков коррозии. При наличии участков коррозии более 30 % арматуру следует заменить на новую по специально разработанному проекту.
- Установить дополнительное армирование с обязательной связью с существующей арматурой.
- Нанести на очищенную арматуру антикоррозийное защитное покрытие «ZA55».
- Усиление литьевым способом:
- Установить опалубку.
- Залить приготовленный раствор литьевого состава «SENECO» (таблица 4.4).
Усиление с применением тиксотропных ремонтных составов «SENECO» выполняют методом послойного нанесения.
Усиление методом торкретирования выполняют по 6.3.8.

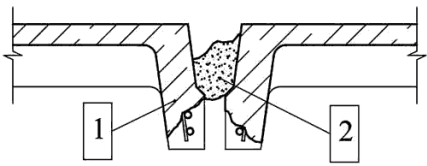

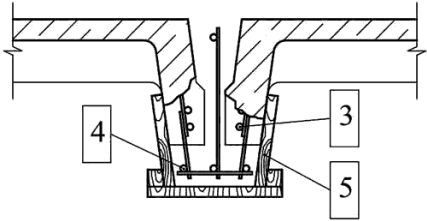

а) – ребристая плита перекрытия с дефектом;
б) – удаление бетона вокруг арматуры, установка
дополнительной арматуры и опалубки;

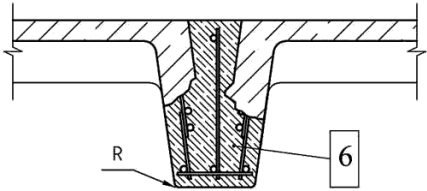

в) – заливка литьевого состава;
1 – ребристая плита перекрытия; 2 – старое заполнение шва; 3 – оголенная арматура;
4 – дополнительное армирование; 5 – опалубка; 6 – литьевой ремонтный состав «SENECO» (таблица 4.4)
Рисунок 6.34 – Усиление ребристой плиты методом увеличения сечения литьевыми составами

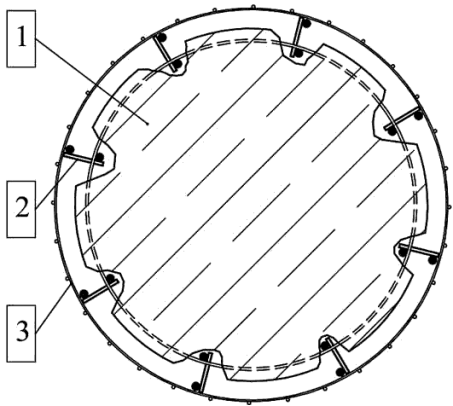

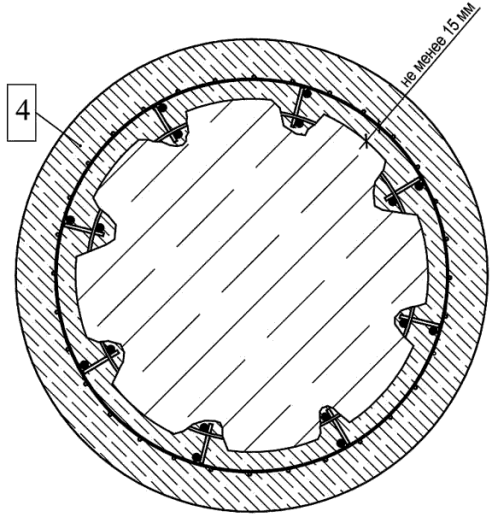

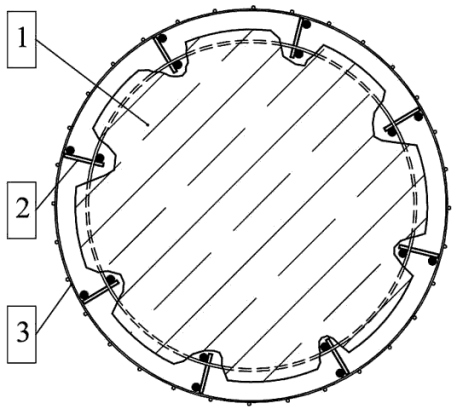

а) – удаление бетона вокруг арматуры, установка дополнительной арматуры;

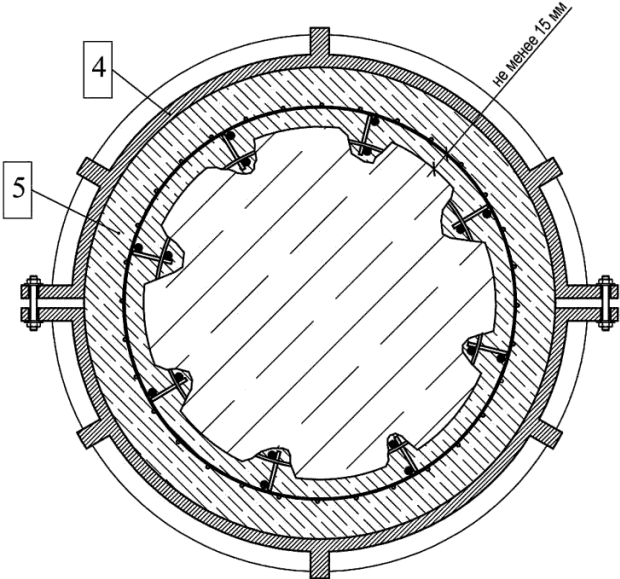

б) – установка опалубки, заливка литьевого состава;
а) – удаление бетона вокруг арматуры, установка дополнительной арматуры;
б) – установка опалубки, заливка литьевого состава;
1 – железобетонная колонна; 2 – связь со старым армокаркасом; 3 – дополнительное армирование (металлическая сетка); 4 – опалубка; 5 – литьевой ремонтный состав «SENECO» (таблица 4.4)
Рисунок 6.35 – Усиление колонны методом увеличения сечения литьевыми составами

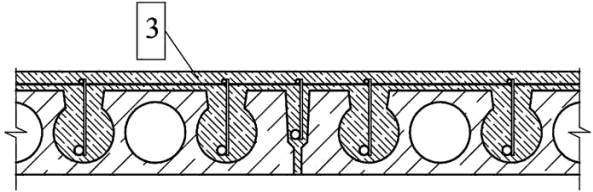

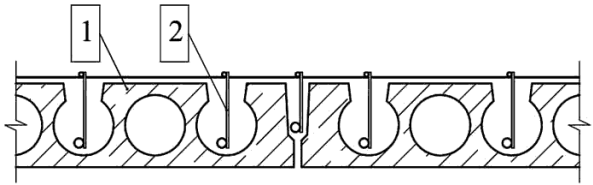

а) – удаление бетона вокруг арматуры, установка дополнительной арматуры;
б) – заливка литьевого состава;
а) – удаление бетона вокруг арматуры, установка дополнительной арматуры;
б) – заливка литьевого состава;
1 – многопустотная плита перекрытия; 2 – дополнительное армирование; 3 – литьевой ремонтный состав «SENECO» (таблица 4.4)
Рисунок 6.36 – Усиление многопустотной плиты методом увеличения сечения литьевыми составами
а)
б)
а) – колонна с дефектом;
б) – удаление бетона вокруг арматуры, установка дополнительной арматуры;
в)
г)

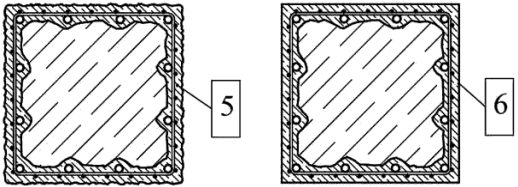

в) – нанесение тиксотропного состава или торкретирование;
г) – выравнивание поверхности;
1 – колонна; 2 – существующая арматура; 3 – удаление рыхлого основания;
4 – дополнительное армирование (металлическая сетка);
5 – тиксотропный ремонтный состав «SENECO» или состав «ZT35 C/M» (таблица 4.4);
6 – выравнивание поверхности составом «ZF40»

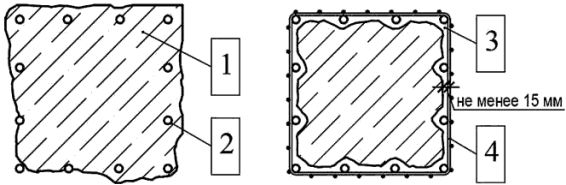

Рисунок 6.37 – Усиление колонны методом увеличения сечения с применением тиксотропных и торкрет-составов
а) – удаление бетона вокруг арматуры, установка дополнительной арматуры;
б) – нанесение тиксотропного состава или торкретирование;
1 – железобетонная колонна; 2 – связь со старым армокаркасом; 3 – дополнительное армирование (металлическая сетка);
4 – тиксотропный ремонтный состав «SENECO» или состав «ZT35 C/M» (таблица 4.4)
Рисунок 6.38 – Усиление колонны методом увеличения сечения с применением тиксотропных и торкрет-составов

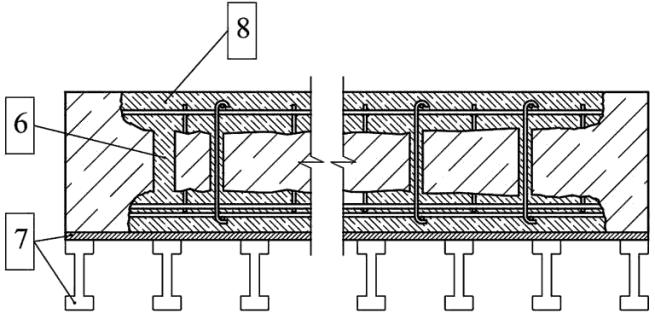

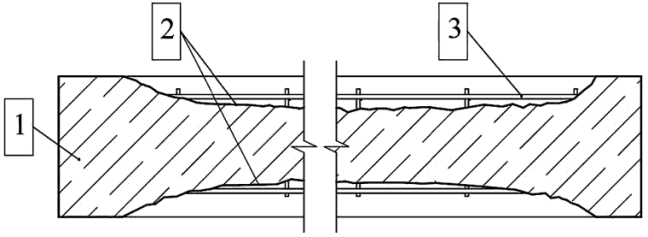

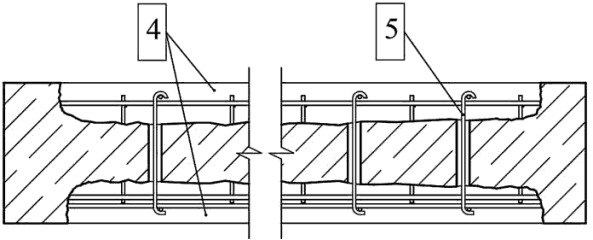

а) – плита перекрытия с дефектом;
б) – удаление дефектного бетона, установка дополнительной арматуры;
в) – установка опалубки, заливка литьевого состава;
1 – монолитная плита перекрытия; 2 – зона дефекта; 3 – оголенная арматура; 4 – удаление дефектного бетона;
5 – связь со старым армокаркасом; 6 – заливочное отверстие; 7 – опалубка;
8 –литьевой ремонтный состав «SENECO» (таблица 4.4)
Рисунок 6.39 – Усиление монолитной плиты перекрытия методом увеличения сечения литьевыми составами
