Усиление строительных конструкций методом инъекций

Для усиления бетонных, железобетонных, кирпичных и каменных строительных конструкций используют метод инъекций с применением состава  «Z50 LW» (см. рисунок 6.33).
До проведения работ по усилению конструкций следует провести ремонт дефектов поверхности, во избежание вытекания инъекционного раствора.

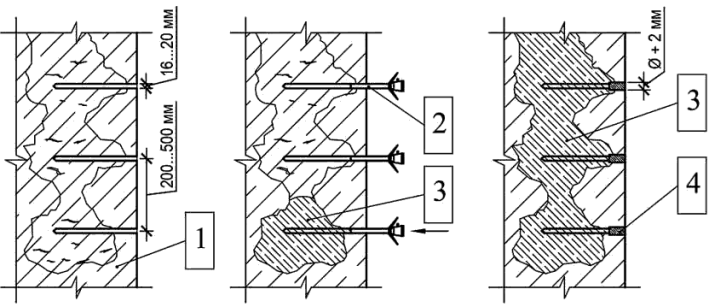

1 – бетонная конструкция; 2 – пакеры; 3 – состав «Z50 LW»;
4 – тиксотропный ремонтный состав «SENECO» (таблица 4.4)

Рисунок 6.33 – Усиление строительных конструкций методом инъекций

Для нагнетания растворной смеси необходимо использовать специальное оборудование для инъекционных работ или растворонасосы с рабочим давлением не более 0,1 МПа.
Технология усиления строительных конструкций предусматривает последовательное выполнение следующих операций:
⦁определение мест для бурения шпуров (отверстий);
⦁сверление шпуров;
⦁промывка шпуров водой;
⦁установка пакеров;
⦁приготовление инъекционного раствора;
⦁нагнетание инъекционного раствора;
⦁заделка отверстий пакеров.
Для равномерного усиления строительной конструкции сверление шпуров следует проводить с определенным шагом.
Схему расположения шпуров определяют проектом, и, как правило, она должна находиться в пределах от 200 до 500 мм. Шпуры диаметром от 16 до 32 мм сверлят ручным электроинструментом под прямым углом или небольшим углом от 10 до 20о к горизонту. Глубина шпура должна быть на 70100 мм меньше толщины конструкции.
Инъекции следует начинать с нижнего пакера, последовательно передвигаясь от пакера к пакеру без пропусков, не допуская выхода состава через соседний пакер.
После полного заполнения пустот в ремонтируемой конструкции пакера следует опрессовать.
Через сутки после опрессовки пакеры демонтировать, полость шпура после демонтажа зачеканить тиксотропным ремонтным составом «SENECO» (таблица 4.4)
