Ремонт трещин раскрытием от 0,1 до 5 мм

Трещину расшить по всей длине. Длина штрабы должна быть на 50 мм больше в обе стороны. Размер штрабы не менее 10 мм в глубину и 20 мм в ширину. (см. рисунок 6.14).
Края штрабы срубить под прямым углом. Минимальная шероховатость поверхности штрабы должна составлять 2 мм. Гладкие поверхности недопустимы.
Поверхность штрабы очистить водой при помощи водоструйного аппарата.
Шпуры диаметром под выбранный пакер сверлить в шахматном порядке под углом 30-45° к поверхности. Расстояние от устья шпура до края штрабы должно быть около 100 мм.
Пробуренные отверстия должны пересекать трещину:

на максимальной глубине, если трещина не сквозная;
на 1/2 глубины конструкции при сквозной трещине.

Ориентировочный шаг сверления шпуров принимается как половина ширины конструкции либо рассчитывается в зависимости от ширины раскрытия трещины на поверхности:

от 150 до 200 мм при раскрытии 0,1–0,3 мм;
от 200 до 300 мм при раскрытии 0,3–0,5 мм;
от 300 до 400 мм при раскрытии 0,5–1,0 мм;
от 400 до 500 мм при раскрытии от 1,0 до 5,0 мм.

Готовые шпуры продуть сжатым воздухом, установить пакеры.
Подготовленную штрабу заполнить быстротвердеющим тиксотропным ремонтным составом «ZT60 F».
Если трещина сквозная, то данные операции по зачеканке устья провести с обеих сторон конструкции.
Не ранее чем через 4 часа после заполнения штрабы составом «ZT60 F» шпуры через пакеры прокачать эпоксидной смолой низкой вязкости «PU 2K (G/F)».
Давление при инъецировании должно быть в пределах 0,5-1,5 МПа в зависимости от прочности бетона. Бетоны марочной прочности ниже В15 прокачивать давлением не более 0,1 МПа. Давление при инъецировании должно соответствовать прочности прокачиваемой конструкции.
Инъецирование выполняют последовательно: слева-направо, снизу-вверх. Соседние пакера должны быть без верхнего штуцера с обратным клапаном. Процесс прерывают в случае резкого повышения давления при его устойчивом удержании или при появлении состава в соседнем пакере.
После набора рабочей прочности эпоксидным инъекционным составом «PU 2K (G/F)» пакеры демонтировать. Отверстия промыть водой и зачеканить тиксотропным ремонтным составом «SENECO» (таблица 4.4).

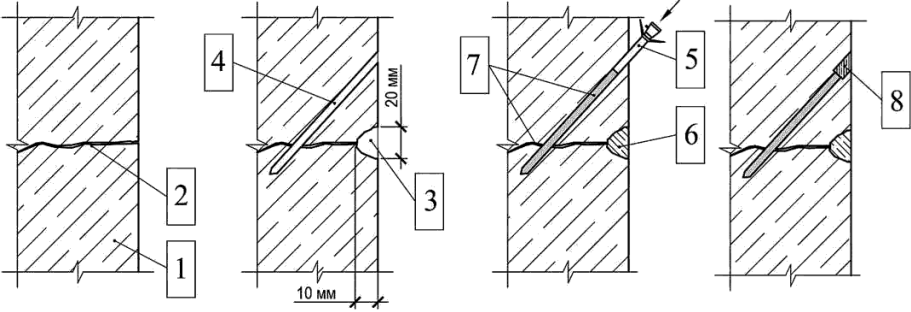

На рисунке 6.14:
а) трещина с шириной раскрытия от 0,1 до 5 мм;
б) вскрытие дефектного участка;
в) установка пакера, заполнение штрабы, нагнетание эпоксидной смолы;
г) рассверливание отверстия из-под пакера большим диаметром, зачеканка отверстия;

1 – бетонная конструкция; 2 - трещина раскрытием от 0,1 до 5 мм; 3 - штраба;
4 - шпур; 5 - пакер; 6 – состав «ZT60 F»; 7 – эпоксидная смола «PU 2K (G/F)»;
8 – тиксотропный ремонтный состав «SENECO» (таблица 4.4)

Рисунок 6.14 – Ремонт трещин раскрытием от 0,1 до 5 мм
