Ремонт трещин, раскрытием от 0,3 до 10 мм

Трещину расшить по всей длине. Длина штрабы должна быть на 50 мм больше в обе стороны. Размер штрабы не менее 20х20 мм (см. рисунок 6.15).
Края штрабы срубить под прямым углом. Минимальная шероховатость поверхности штрабы должна составлять 2 мм. Гладкие поверхности недопустимы.
Поверхность штрабы очистить водой при помощи водоструйного аппарата.
Шпуры диаметром под выбранный пакер сверлить в шахматном порядке под углом 30-45° к поверхности. Расстояние от устья шпура до края штрабы должно быть около 100 мм.
Пробуренные отверстия должны пересекать трещину:
⦁на максимальной глубине, если трещина не сквозная;
⦁на 1/2 глубины конструкции при сквозной трещине.
Рекомендуемый шаг сверления шпуров должен быть в пределах 150–300 мм.
Готовые шпуры промыть водой, установить пакеры. Перед установкой пакеров шпуры должны быть влажными.
Подготовленную штрабу заполнить быстротвердеющим тиксотропным ремонтным составом «ZT60 F». Если трещина сквозная, то данные операции по зачеканке устья провести с обеих сторон конструкции.
Не ранее чем через 4 часа после заполнения штрабы составом «ZT60 F» шпуры через пакеры прокачать тонкодисперсным инъекционно-литьевым составом «Z50 LW».
Инъецирование следует проводить последовательно, передвигаясь от пакера к пакеру, без пропусков, не допуская выхода состава через соседний пакер.
Нагнетание раствора через пакер производится до полного отказа в поглощении раствора.
Не ранее чем через 60 минут после инъецирования производится проверка вытекания раствора через колпачок.
Если раствор не вытекает, то пакер демонтировать из полости шпура.
Отверстия промыть водой и зачеканить тиксотропным ремонтным составом «SENECO» (таблица 4.4).

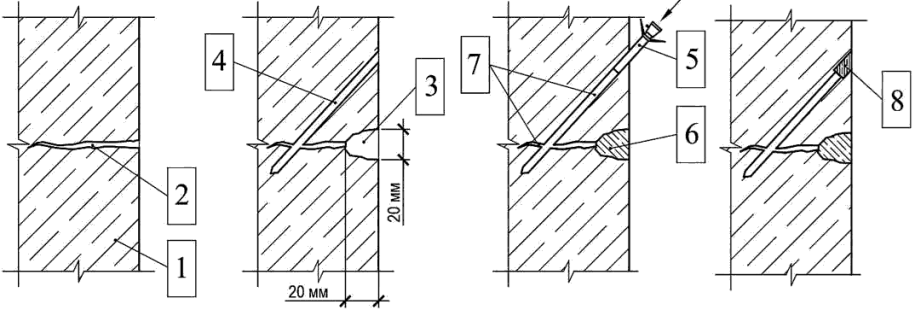

1 – бетонная или каменная конструкция; 2 - трещина раскрытием от 0,3 до 10 мм;
3 - штраба; 4 - шпур; 5 - пакер; 6 – состав «ZT60 F»; 7 – инъекционный состав «Z50 LW»;
8 – тиксотропный ремонтный состав «SENECO» (таблица 4.4)

Рисунок 6.15 – Ремонт трещин раскрытием от 0,3 до 10 мм
