Ремонт швов

Ремонт швов между элементами строительных конструкций заключается в восстановлении геометрических параметров элементов, составляющих шов, и в восстановлении герметичности самого шва (см. рисунки 6.7–6.9).

а) – шов с дефектами; б) – дефекты элементов, образующих шов;
в) – расшивка шва, ремонт дефектов; г) – заполнение шва;
1 – элементы бетонной конструкции, образующие шов; 2 – старое заполнение шва; 3 – скол с оголением арматуры; 4 – трещина; 5 – расшивка шва; 6 – тиксотропный ремонтный состав «SENECO» (таблица 4.4); 7 – состав «ZT60 W».

Рисунок 6.7 – Ремонт шва

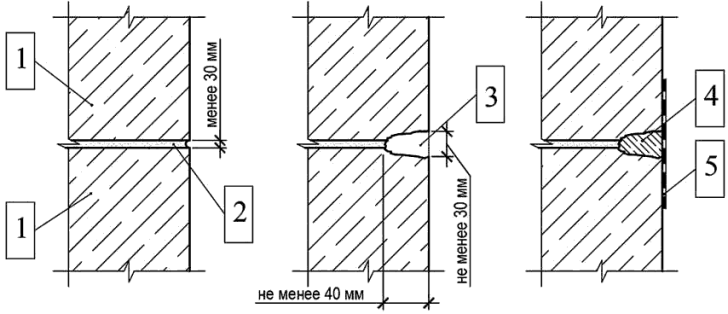

а) – шов шириной менее 30 мм; б) – расшивка шва;
в) – заполнение шва, нанесение гидроизоляции;
1 – элементы бетонной конструкции, образующие шов; 2 – старое заполнение шва;
3 – расшивка шва; 4 – состав «ZT60 W»; 5 – обмазочная гидроизоляция «SENECO» (таблица 4.2)

Рисунок 6.8 – Ремонт шва шириной менее 30 мм

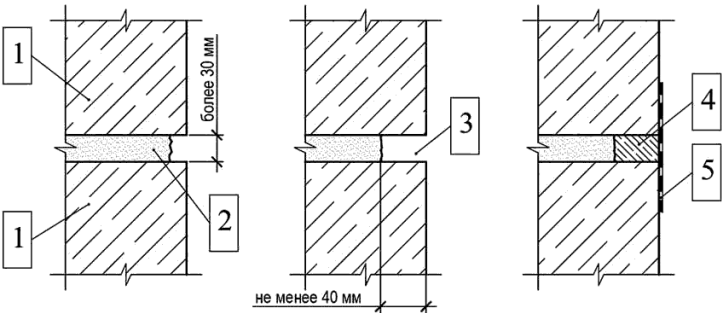

а) – шов шириной более 30 мм; б) – расшивка шва; в) – заполнение шва, нанесение гидроизоляции;
1 – элементы бетонной конструкции, образующие шов; 2 – старое заполнение шва;
3 – расшивка шва; 4 – состав «ZT60 W»; 5 – обмазочная гидроизоляция «SENECO» (таблица 4.2)

Рисунок 6.9 – Ремонт шва шириной более 30 мм

Для ремонта элементов строительных конструкций, составляющих шов, следует применить тиксотропный состав для конструкционного ремонта по таблице 4.4. А для восстановления герметичности самого шва следует применить шовный ремонтный состав «ZT60 W».
Активные протечки через шов или через элементы, образующие шов, устранить по 6.2.
Удалить при помощи перфоратора, отбойного молотка или ручного зубила старое заполнение шва по всей длине. По ширине полностью. А при ширине шва менее 30 мм (для удобства работ) его необходимо расшить до ширины 30 мм. Глубина должна быть не менее 40 мм. Минимальная шероховатость поверхностей, образующих шов, должна составлять не менее 2 мм. Гладкие поверхности недопустимы.
Вскрытый шов промыть водой под давлением не менее 300 бар при помощи водоструйного аппарата.
Перед заполнением шва поверхностные повреждения элементов конструкций, образующих шов (трещины, раковины, сколы), отремонтировать тиксотропными ремонтными составами «SENECO» (таблица 4.4).
После ремонта поверхностных дефектов элементов конструкций, образующих шов, вскрытое пространство шва заполнить шовным составом «ZT60 W».
Для дополнительной герметизации рекомендуется применить обмазочную гидроизоляцию «SENECO» (таблица 4.2), обеспечив покрытие всего ремонтного состава и примыкающего к нему участка конструкции.
