Герметизация активных трещин

Трещину расшить по всей длине. Длина штрабы должна быть на 50 мм больше в обе стороны. Размер штрабы не менее 20х40 мм (см. рисунок 6.12).
Края штрабы срубить под прямым углом. Минимальная шероховатость поверхности штрабы должна составлять 2 мм. Гладкие поверхности недопустимы.
Поверхность штрабы очистить водой при помощи водоструйного аппарата.
Шпуры диаметром под выбранный пакер сверлить в шахматном порядке под углом 30-45° к поверхности. Расстояние от устья шпура до края штрабы должно быть около 100 мм.
Пробуренные отверстия должны пересекать трещину:
⦁на максимальной глубине, если трещина не сквозная;
⦁на 1/2 глубины конструкции при сквозной трещине.
Рекомендуемый шаг сверления шпуров должен быть в пределах 200–250 мм.
Готовые шпуры промыть водой, установить пакеры.
Подготовленную штрабу заполнить быстротвердеющим тиксотропным ремонтным составом «ZT60 F».
В случае активных протечек через трещину(перед нанесением состава «ZT 60F») остановить их сверхбыстротвердеющим составом «ZT55 FW», предварительно углубив штрабу на 30 мм.
При большом водопритоке и невозможности его остановки составом «ZT55 FW» ликвидацию активной протечки выполнить быстрореагирующим низковязким инъекционным составом «PU 2K (G/F)» в соответствии с 6.2.2.
Не ранее чем через 4 часа после заполнения штрабы составом «ZT 60F» шпуры через пакеры прокачать полиуретановой смолой «PU 2K (G/F)». Выбор конкретной марки состава «PU 2K (G/F)» и схемы прокачки производить в соответствии с техническими характеристиками составов PU 2K (G/F).
Инъецирование выполняют последовательно: слева-направо, снизу-вверх. Соседние пакера должны быть без верхнего штуцера с обратным клапаном. Процесс прерывают в случае резкого повышения давления при его устойчивом удержании или при появлении состава в соседнем пакере.
После прокачивания всех пакеров вдоль одной трещины следует вернуться к первому и произвести контрольное прокачивание на пройденном участке.
По достижении полной герметизации трещины пакеры демонтировать. Отверстия промыть водой и зачеканить тиксотропным ремонтным составом «SENECO» (таблица 4.4).
Для дополнительной герметизации рекомендуется нанести на поверхность штрабы и на поверхность конструкции, закрывая отверстия из-под пакеров, эластичную обмазочную гидроизоляцию «SENECO» (таблица 4.2) в два слоя, армированную малярной стеклосеткой с ячейками 5×5 мм.

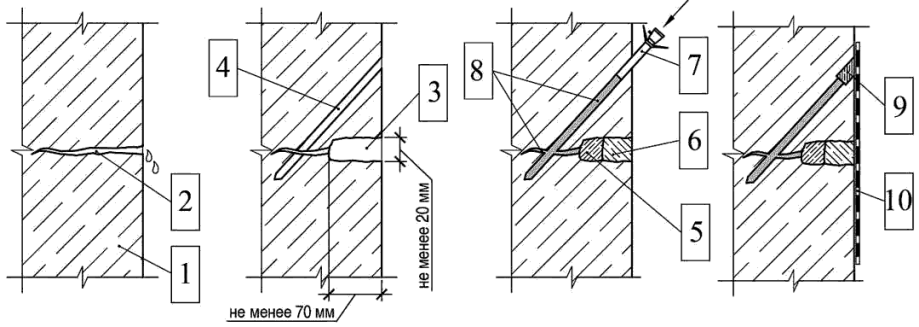

1 – бетонная конструкция; 2 - активная трещина; 3 - штраба; 4 - шпур; 5 - состав «ZT55 FW»; 6 –состав «ZT60 F»;
7 – пакер; 8 – полиуретановая смола «PU 2K (G/F)»; 9 – тиксотропный ремонтный состав «SENECO» (таблица 4.4);
10 – эластичная обмазочная гидроизоляция «SENECO» (таблица 4.2), армированная малярной стеклосеткой с ячейками 5х5 мм

Рисунок 6.12 – Герметизация активных трещин
