Усиление кирпичной кладки с раскрытыми трещинами методом инъектирования

Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
Инъектирование раскрытых локальных трещин в кирпичной кладке производить с использованием сухого инъекционного раствора для кладки. Выпускается две марки: «ZI 10L Инъекционный для кладки» (состав нормальной прочности соответствует марке М50) и ZI 15L (состав повышенной прочности соответствует марке М100). Для трещин длиной более 2 м предусмотреть промежутки в зачеканке для возможности выхода воздуха, выдавливаемого инъекционным раствором из трещин. Расстояние между разрывами должно быть более 1 м.
С целью предотвращения вытекания инъекционного раствора производят на инъктируемом участке ремонт поврежденных швов и открытых трещин растворной смесью BS 64I (М75).
Устраивают шпуры Ø18 мм равномерно по инъктируемому участку с двух сторон трещины в шахматном порядке с шагом 150 мм. Расстояния шпуров от трещины 100–200 мм. Шпуры располагаются под углом 45° от лицевой поверхности. Шпуры пробуриваются таким образом, чтобы они пересекали трещину посередине ее глубины. Длина шпуров должна составлять не более 2/3 от толщины стены.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием растворной смеси необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 10L или ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 10L или ZI 15L Инъекционный для кладки» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. При инъектировании кирпичной кладки с последующей штукатурной отделкой углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)» При инъектировании открытой кладки углубления от пакеров заделывают материалами «BS 64I Кладочная известковая(М75)» (при расположении пакеров в швах) или F10К или F10M (при расположении пакеров на грани кирпича открытой кладки).
Средний расход материалов:

Усиление кирпичных стен с локальными трещинами шириной раскрытия до 5 мм методом инъектирования показано на рисунке № 4.

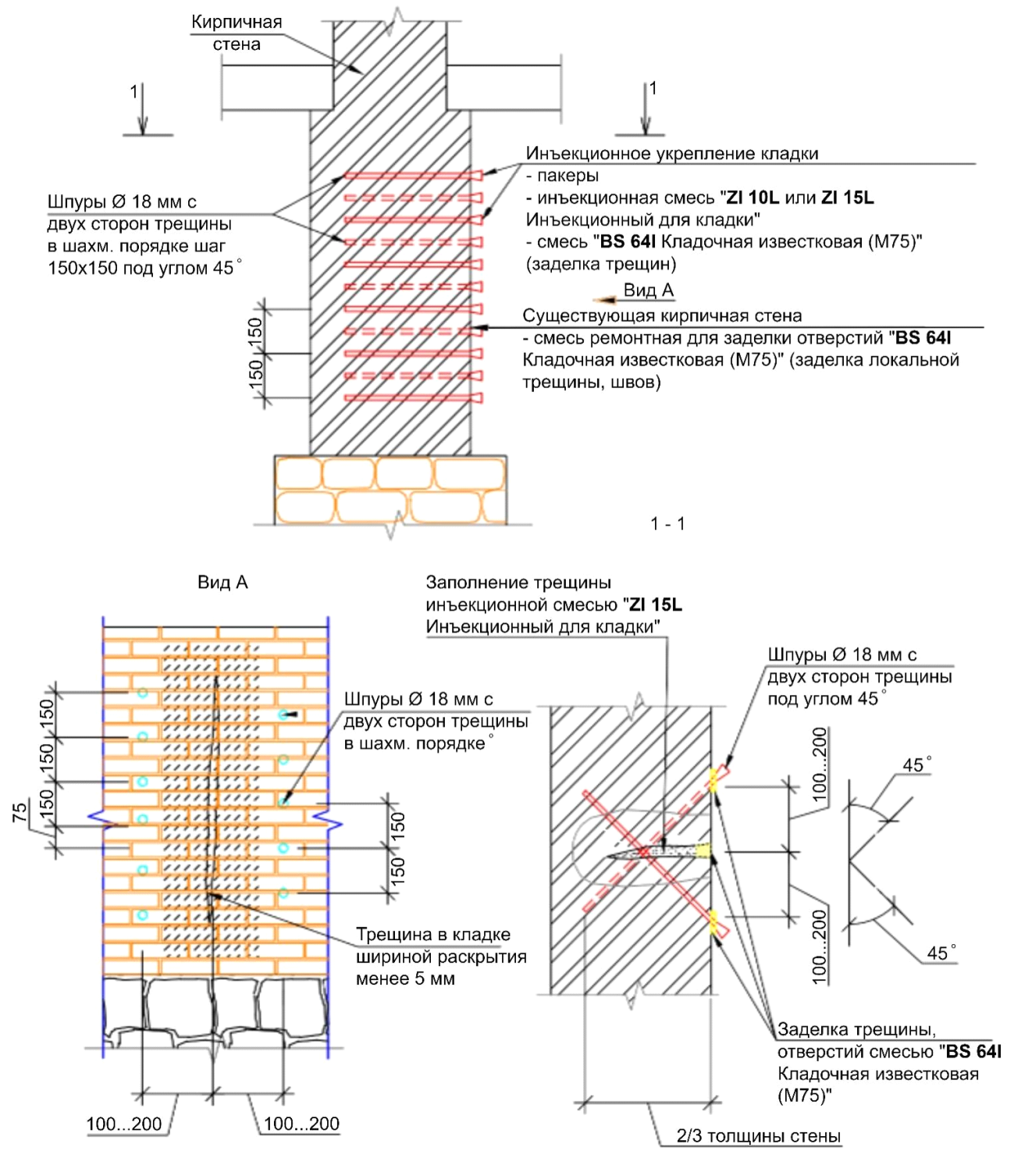

Рисунок 4 - Усиление кирпичных стен с локальными трещинами шириной раскрытия до 5 мм методом инъектирования

Порядок производства работ по усилению кирпичных стен с локальными трещинами шириной раскрытия более 5 мм методом инъектирования

Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
Инъектирование раскрытых локальных трещин в кирпичной кладке производить с использованием сухого инъекционного тонкодисперсного сложного раствора для кладки. Выпускается две марки: «ZI 10L Инъекционный для кладки» (состав нормальной прочности соответствует марке М50) и «ZI 15L Инъекционный для кладки» (состав повышенной прочности соответствует марке М100).
С целью предотвращения вытекания инъекционного раствора производят на инъектируемом участке ремонт поврежденных швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)». Для трещин длиной более 2 м предусмотреть промежутки в зачеканке для возможности выхода воздуха, выдавливаемого инъекционным раствором из трещин. Расстояние между разрывами должно быть более 1 м.
Устраивают шпуры Ø18 мм непосредственно в трещине с шагом 400-500мм под углом 90 град. от лицевой поверхности кладки, глубиной 200 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием инъекционной растворной смеси «ZI 10L или ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 10L или ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 10L или ZI 15L Инъекционный для кладки» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Средний расход материалов:

Усиление кирпичных стен с локальными трещинами шириной раскрытия более 5 мм методом инъектирования показано на рисунке № 5.

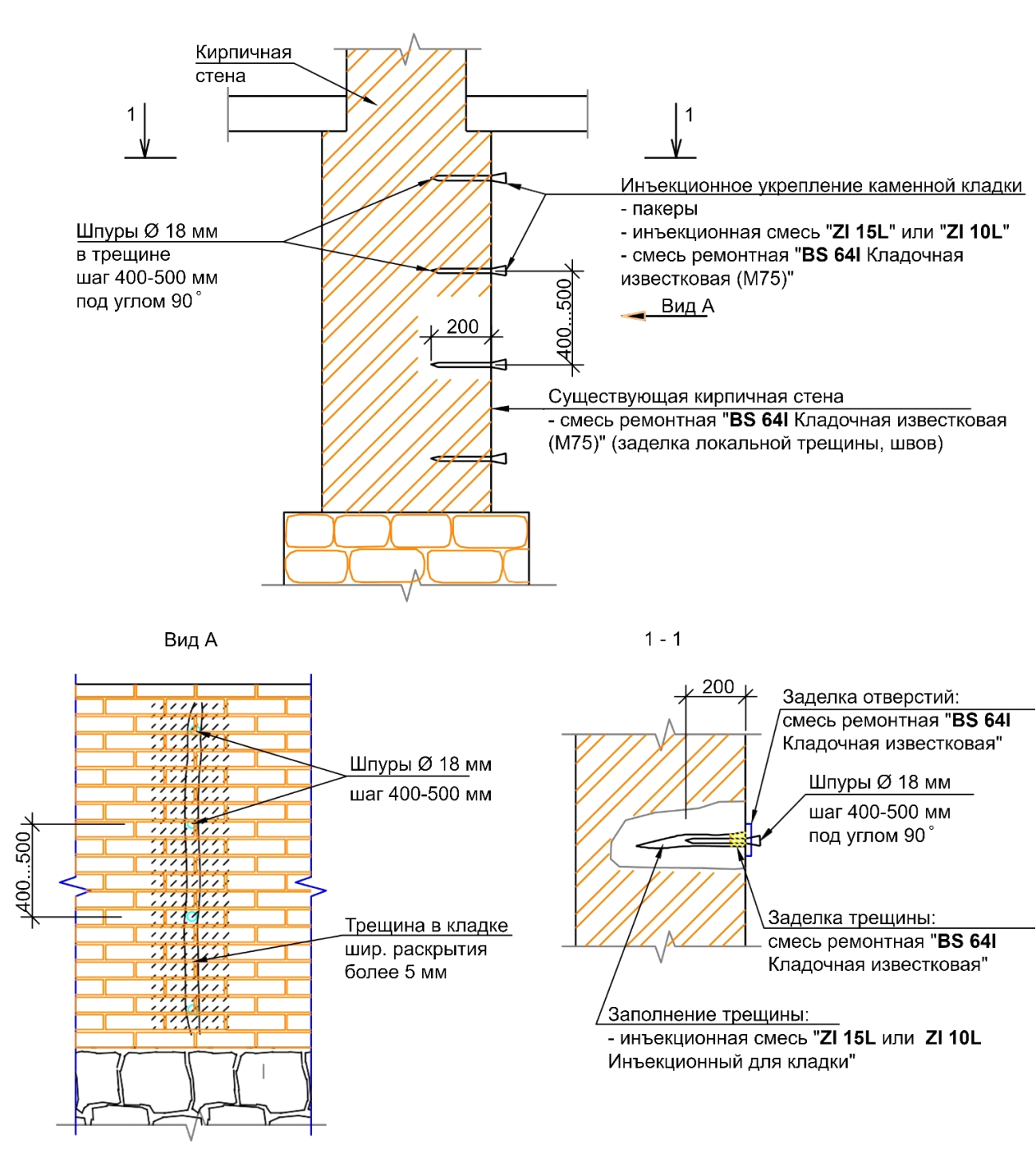

 Рисунок 5 - Усиление кирпичных стен с локальными трещинами шириной раскрытия более 5 мм методом инъектирования

Порядок производства работ по усилению кирпичных сводов с локальными трещинами шириной раскрытия до 5 мм методом инъектирования

Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Рекомендации распространяются на проведение инъекционных работ в тех случаях, когда поверхность кладки свода доступна только с внешней стороны.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
Инъектирование раскрытых локальных трещин в кирпичной кладке сводов производить с использованием сухого инъекционного тонкодисперсного состава марки «ZI 15L Инъекционный для кладки» (состав повышенной прочности соответствует марке М100).
С целью предотвращения вытекания инъекционного раствора производят на инъктируемом участке заделку поврежденных швов и трещин растворной смесью «BS 64I Кладочная известковая (М75)». Для трещин длиной более 2 м предусмотреть промежутки в зачеканке для возможности выхода воздуха, выдавливаемого инъекционным раствором из трещин. Расстояние между разрывами должно быть более 1 м.
Устраивают шпуры Ø18 мм равномерно по инъктируемому участку с двух сторон трещины в шахматном порядке с шагом 150 мм. Расстояния шпуров от трещины 100–200 мм. Шпуры располагаются под углом 450 от лицевой поверхности. Шпуры пробуриваются таким образом, чтобы они пересекали трещину посередине ее глубины. Длина шпуров должна составлять не более 2/3 от толщины стены.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием инъекционной растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 15L Инъекционный для кладки» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. При инъектировании кирпичной кладки с последующей штукатурной отделкой углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)» При инъектировании открытой кладки углубления от пакеров заделывают материалами «BS 64I Кладочная известковая(М75)» (при расположении пакеров в швах) или «F10 K или F10M» (при расположении пакеров на грани кирпича открытой кладки).
Средний расход материалов:

Усиление кирпичных сводов с локальными трещинами шириной раскрытия до 5 мм методом инъектирования показано на рисунке № 6.

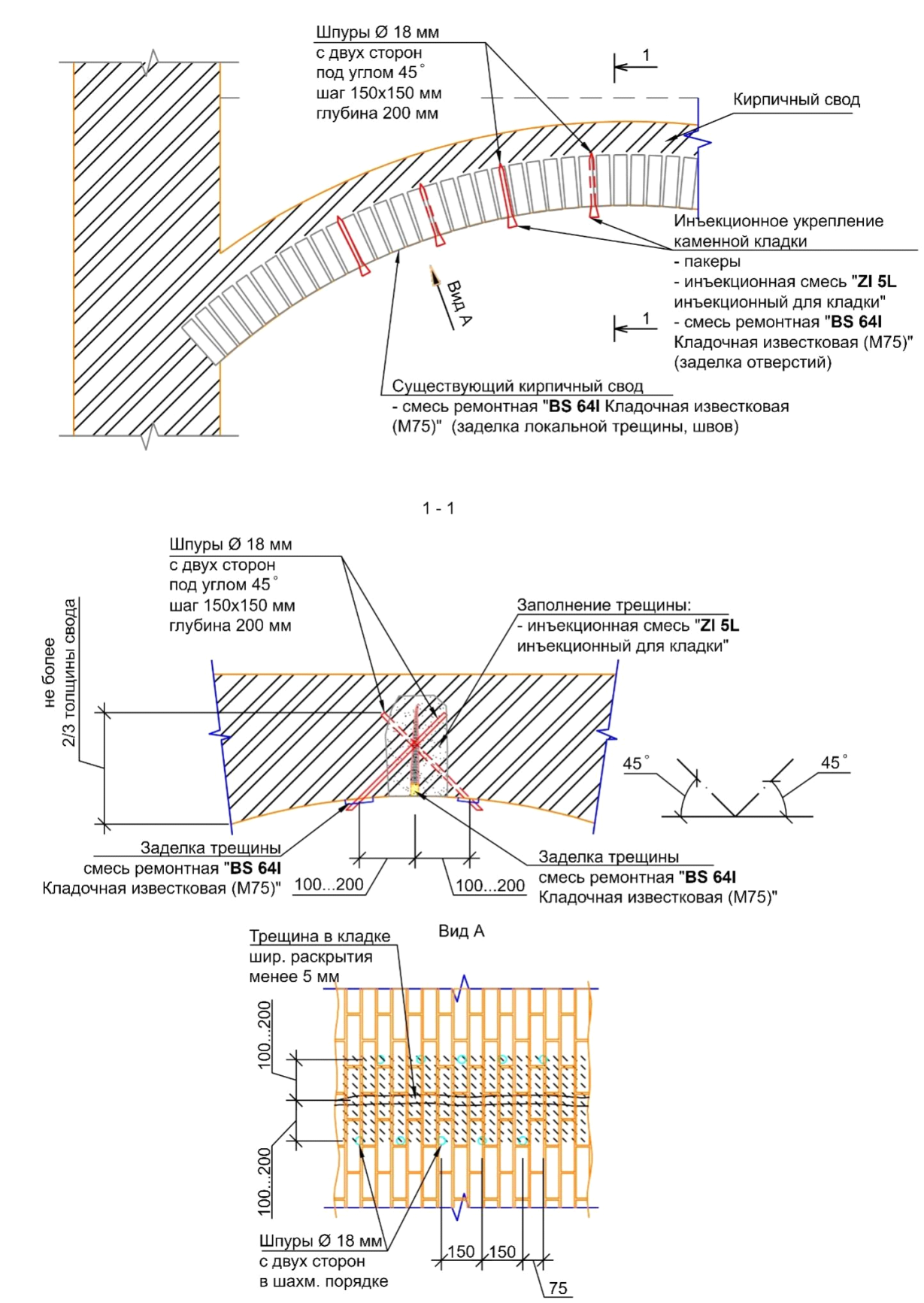

Рисунок 6 - Усиление кирпичных сводов с локальными трещинами шириной раскрытия до 5 мм методом инъектирования

Порядок производства работ по усилению кирпичных сводов с локальными трещинами шириной раскрытия более 5 мм методом инъектирования

Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Рекомендации распространяются на проведение инъекционных работ в тех случаях, когда поверхность кладки свода доступна только с внешней стороны.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
Инъектирование раскрытых локальных трещин в кирпичной кладке свода производить с использованием сухого инъекционного тонкодисперсного состава марки «ZI 15L Инъекционный для кладки» (состав повышенной прочности соответствует марке М100).
С целью предотвращения вытекания инъекционного раствора производят на инъктируемом участке заделку поврежденных швов и открытых трещин растворной смесью «BS 64I Кладочная известковая (М75)». Для трещин длиной более 2 м предусмотреть промежутки в зачеканке для возможности выхода воздуха, выдавливаемого инъекционным раствором из трещин. Расстояние между разрывами должно быть более 1 м.
Устраивают шпуры Ø18 мм непосредственно в трещине с шагом 400-500мм под углом 90 град, глубиной 200 мм.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием инъекционной растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 15L Инъекционный для кладки» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Средний расход материалов:

Усиление кирпичных сводов с локальными трещинами шириной раскрытия более 5 мм методом инъектирования показано на рисунке № 7.

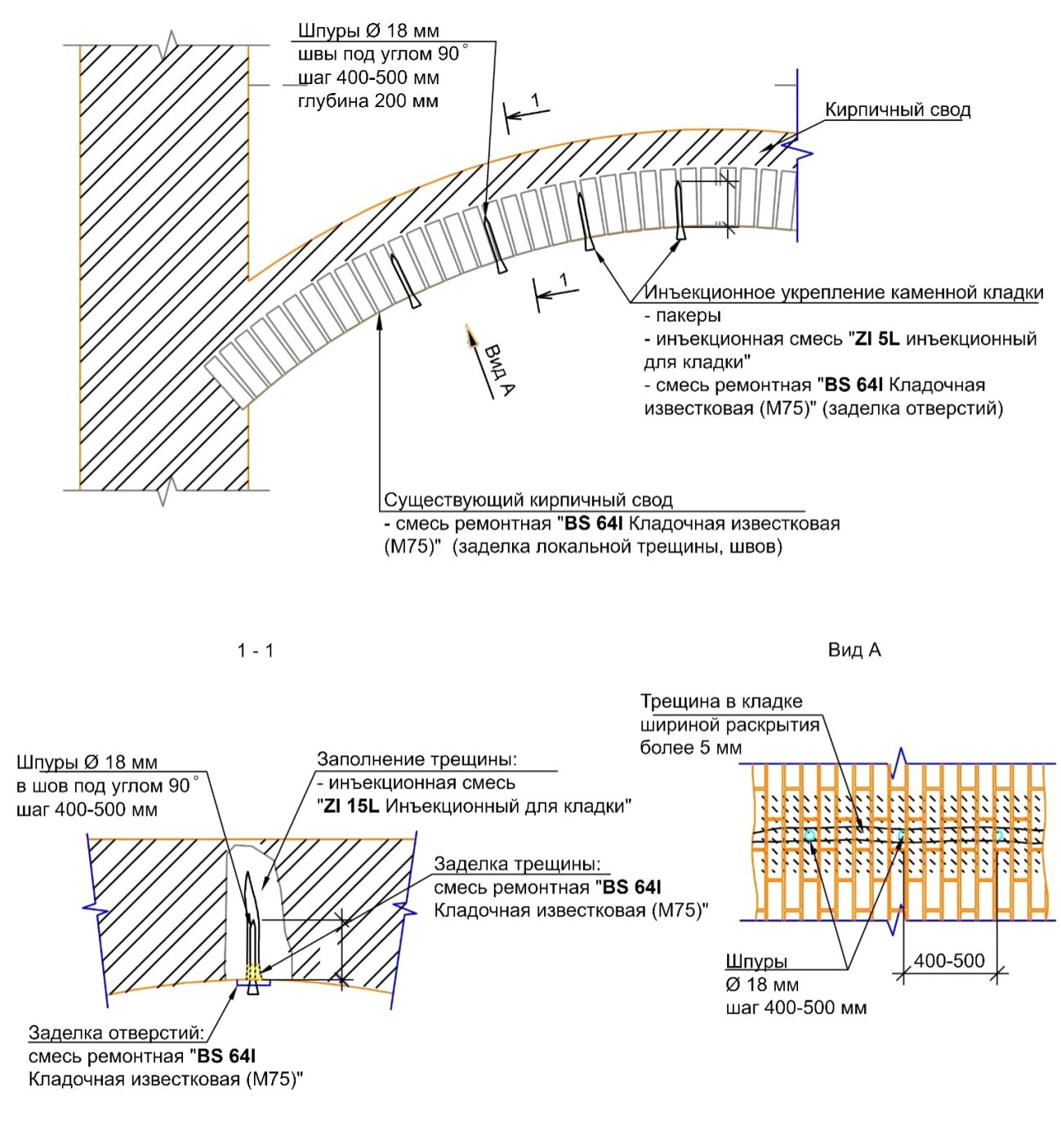

Рисунок 7 - Усиление кирпичных сводов с локальными трещинами шириной раскрытия более 5 мм методом инъектирования
