Усиление кирпичной кладки методом инъектирования

Усиление кирпичных стен с пустотами методом инъектирования - восстановление сплошности кладки и соответственно её несущей способности за счет заполнения инъекционным раствором образовавшихся пустот. Для заполнения внутренних пустот используется сухой инъекционный тонкодисперсный раствор.  Выпускается две марки:

Все работы выполнить в соответствии с разработанным АТР (альбом технических решений) компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
При необходимости произвести ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Произвести ремонт поврежденных швов и открытых трещин известковым кладочным составом «BS 64I (М75)». При наличии сети мелких трещин произвести сплошную обмазку кладки мелкозернистой известково-цементной штукатуркой «СМ53».
Устраивают шпуры Ø18 мм в шахматном порядке с шагом между рядами и шпурами 150 мм. Длина шпуров должна составлять не более 2/3 от толщины стены.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием растворной смеси «ZI 10L или ZI 15L» необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание растворной смеси «ZI 10L или ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 10L или ZI 15L» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. При инъектировании кирпичной кладки с последующей штукатурной отделкой углубления от пакеров заделывают известковым кладочным составом «BS 64I (М75)». При инъектировании открытой кладки углубления от пакеров заделывают известковым кладочным составом «BS 64I (М75)» (при расположении пакеров в швах) или «F10M или F10К» (при расположении пакеров на грани кирпича открытой кладки).
Средний расход материалов:

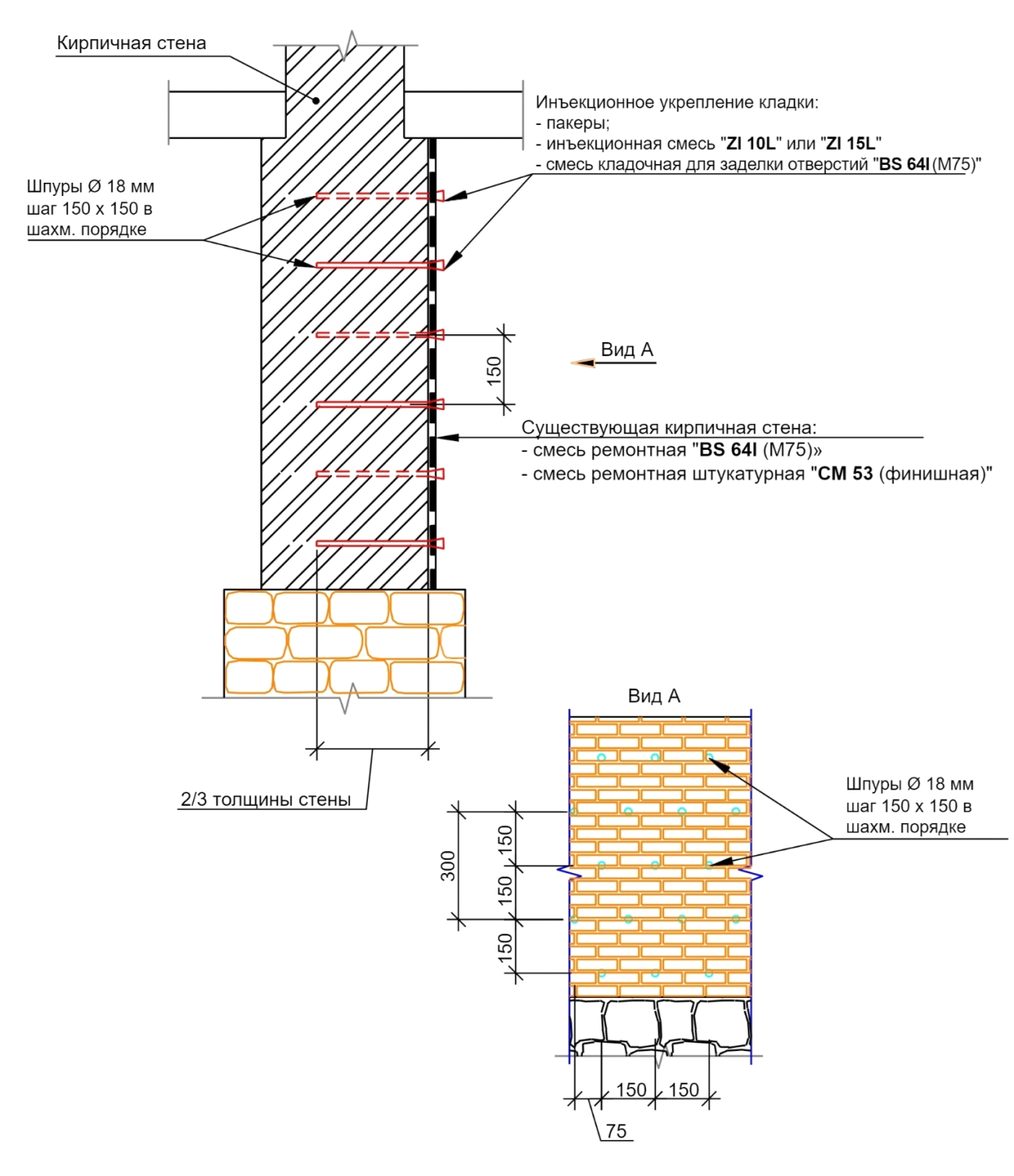

Усиление кирпичных стен с пустотами методом инъектирования показано на рисунке № 1.

Рисунок 1 - Усиление кирпичных стен с пустотами методом инъектирования

Порядок производства работ по усилению кирпичных сводов с пустотами методом инъектирования

Усиление кирпичных сводов с пустотами методом инъектирования - восстановление сплошности кладки и её несущей способности за счет заполнения инъекционным раствором образовавшихся пустот. Для заполнения внутренних пустот кирпичного свода используется состав марки «ZI 15L» (состав повышенной прочности соответствует марке М100).
Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Рекомендации распространяются на проведение инъекционных работ в тех случаях, когда поверхность кладки свода доступна только с внешней стороны.
Все работы производить в присутствии технадзора.
Перед началом работ произвести расчистку кладки от слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора, загрязнений и лакокрасочных покрытий.
Ремонт кирпичной кладки с целью предотвращения вытекания инъекционного раствора. Произвести ремонт поврежденных швов и открытых трещин растворной смесью «BS 64I (М75)». При наличии сети мелких трещин произвести сплошную обмазку кладки мелкозернистой штукатуркой «CM 53 финишная».
Устраивают шпуры Ø18 мм в шахматном порядке с шагом между рядами и шпурами 150 мм. Длина шпуров должна составлять не более 2/3 от толщины свода.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 15L» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. При инъектировании кирпичной кладки с последующей штукатурной отделкой углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)» При инъектировании открытой кладки углубления от пакеров заделывают материалами «BS 64I Кладочная известковая(М75)» (при расположении пакеров в швах) или «F 10M или F 10K» (при расположении пакеров на грани кирпича открытой кладки).
Средний расход материалов:

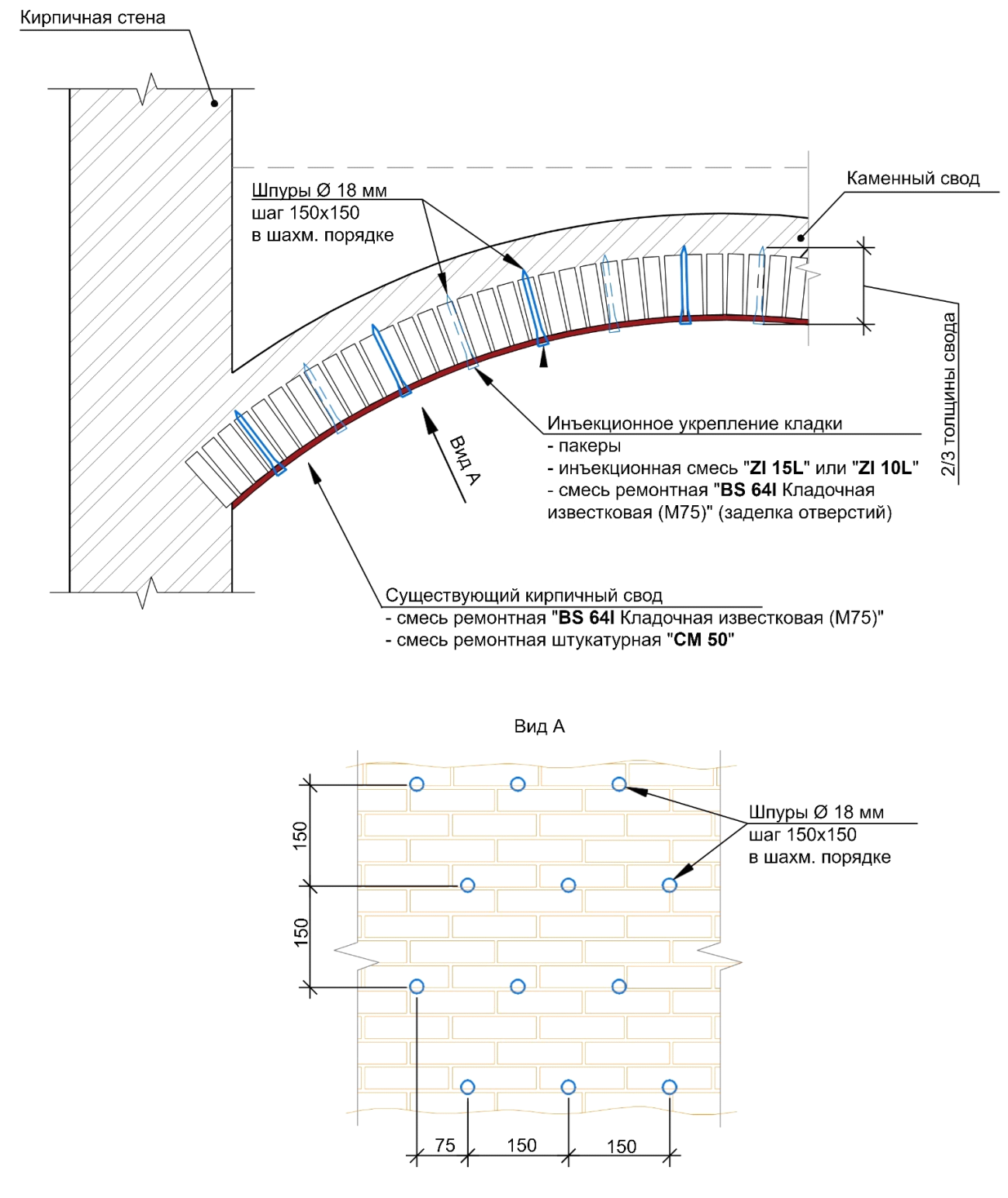

Усиление кирпичных сводов с пустотами методом инъектирования показано на рисунке № 2.

Рисунок 2 - Усиление кирпичных сводов с пустотами методом инъектирования

Порядок производства работ по усилению кирпичного свода с обширными утратами поверхностного слоя методом инъектирования

Усиление кирпичных сводов с пустотами методом инъектирования - восстановление сплошности кладки и, соответственно, её несущей способности за счет заполнения инъекционным раствором образовавшихся пустот. Для заполнения внутренних пустот кирпичного свода используется состав марки «ZI 15L Инъекционный для кладки» (состав повышенной прочности соответствует марке М100).
Все работы выполнить в соответствии с разработанным АТР компании ООО "Сенеко Технолоджи" при температуре не менее 5° С.
Рекомендации распространяются на проведение инъекционных работ в тех случаях, когда поверхность кладки свода доступна только с внешней стороны. При этом внешняя поверхность свода в результате обширных утрат имеет чрезвычайно неровный характер.
Все работы производить в присутствии технадзора.
Перед началом работ вырезать штробу в стене 70х70 мм под нижним сводом кирпичного свода
Произвести расчистку кладки от загрязнений и лакокрасочных покрытий, слабо держащихся слоев отделки, деструктивного кирпича и шовного раствора.
Произвести локальный ремонт поверхности кладки ремонтной смесью «BS 64I Кладочная известковая (М75)» (поврежденных швов, трещин).
Выполнить обмазку всей внешней поверхности кирпичного свода мелкозернистой штукатуркой «СМ53 накрывочная финишная». Предварительно основание следует смочить водой. Обмазку наносят тонким слоем 3 мм. Свеженанесенный слой разравнивают, но не затирают (поверхность должна быть шероховатой). Поверхности со свеженанесённой мелкозернистой штукатуркой следует защищать от быстрого высыхания не менее 2–3 дней (в сухих помещениях - в течение первых 5 суток). Поверхность смачивают водой распылением
Устраивают шпуры Ø18 мм в шахматном порядке с шагом между рядами и шпурами 150 мм. Длина шпуров должна составлять не более 2/3 от толщины свода.
Шпуры необходимо очистить сжатым воздухом от пыли, грязи и других частиц, ухудшающих сцепление инъекционного материала с основанием.
В шпуры забиваются пакеры с обратным клапаном. При забивке пакера необходимо предохранять место его соединения с насосом от возможных повреждений. Инъектирование производится с использованием шнекового насоса низкого давления (до 10 атм.) с возможностью настройки. В процессе инъектирования не допускается резкого повышения давления в насосе на выходе материала.
Непосредственно перед нагнетанием инъекционной растворной смеси «ZI 15L», необходимо провести промывку трещин и увлажнение кладки.
Инъектирование начинают с нижнего ряда пакеров. Нагнетание инъекционной растворной смеси «ZI 15L» в каждый пакер производится беспрерывно с умеренной скоростью подачи раствора. Фактический расход «ZI 15L Инъекционный для кладки» может меняться в зависимости от толщины стены, наличия внутренних пустот и определяется в каждом конкретном случае опытным инъектированием.
Места прорыва растворной смеси из массива кладки заделываются гипсовым раствором. Повторное инъектирование производится на следующий день. Нагнетание растворной смеси производится до "отказа" и давление поддерживается еще в течение 3–5 мин.
Пакеры удаляют из скважин по окончании нагнетания. Поверхность кладки очищается от гипсового раствора. Углубления от пакеров заделывают растворной смесью «BS 64I Кладочная известковая (М75)».
Через 7 суток наносят штукатурку «СМ50» с промежуточным армированием с использованием штукатурной сетки из оцинкованной проволоки 20х20:

Средний расход материалов:

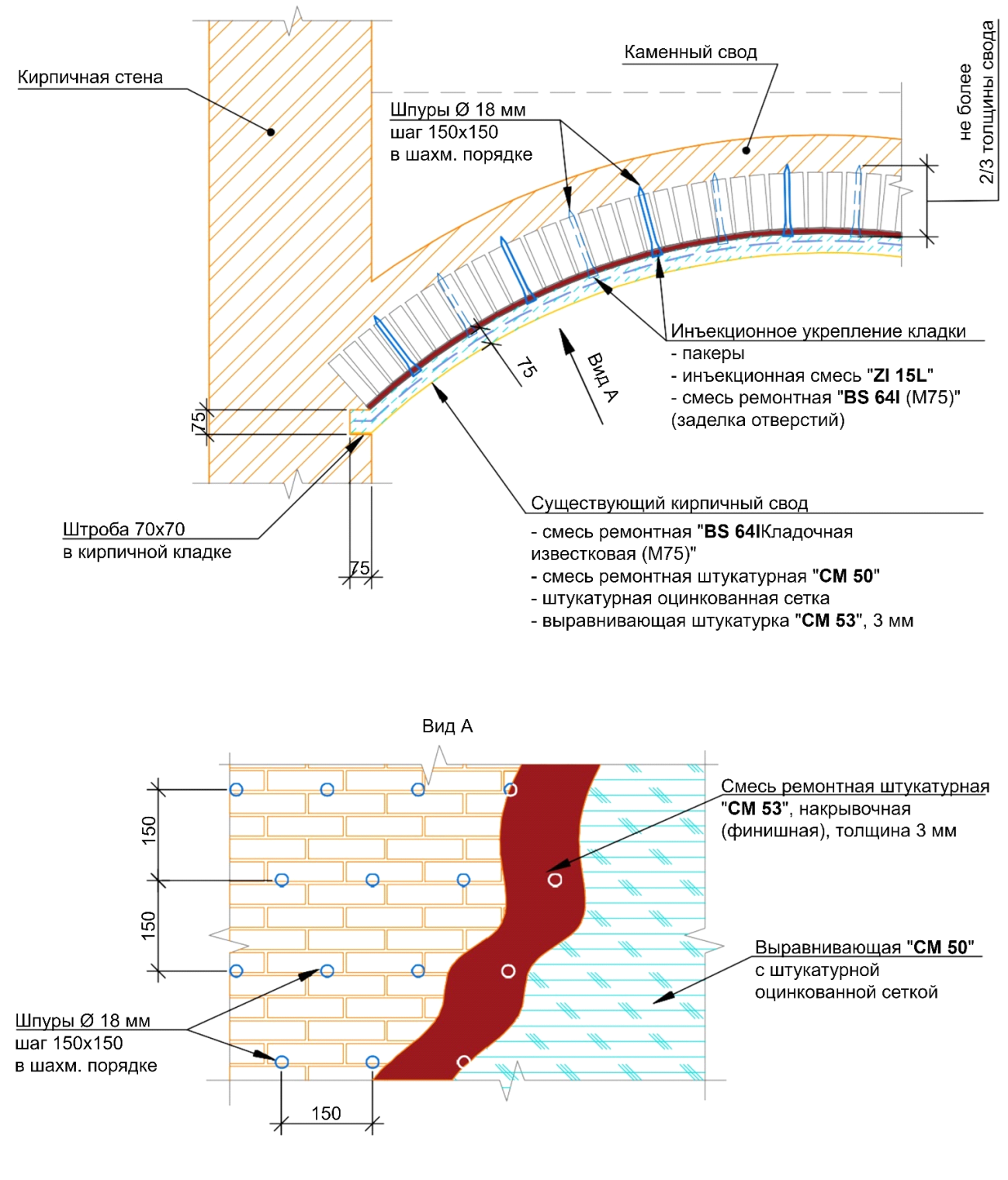

Усиление кирпичных сводов с обширными утратами поверхностного слоя методом инъектирования показано на рисунке № 3.

Рисунок 3 - Усиление кирпичных сводов с обширными утратами поверхностного слоя методом инъектирования
