Ликвидация протечек через швы

Ликвидация протечек через швы
Рассмотрим два варианта протечек через швы:
⦁при небольшом водопритоке;
⦁при большом водопритоке.
Небольшой водоприток
Вскрыть шов, через который течет вода, при помощи перфоратора, отбойного молотка или ручного зубила. По ширине полностью. А при ширине шва менее 30 мм (для удобства работ) его необходимо расшить до ширины 30 мм. Глубина должна быть не менее 60 мм. Длина – на 50 мм больше в каждую сторону, чем место протечки. Гладкие поверхности шва недопустимы. Минимальная шероховатость поверхности шва должна составлять 2 мм.
Промыть шов водой под давлением не менее 300 бар при помощи водоструйного аппарата.
В месте максимальной протечки пробурить отверстие диаметром примерно 30 мм и глубиной на 20–30 мм больше глубины вскрытия шва для установки в этом месте трубки для отвода воды.
Вставить трубку в пробуренное отверстие и закрепить небольшой порцией состава «ZT55FW». Водоотводящая трубка должна быть примерно диаметром 20 мм и не иметь адгезии к составу «ZT55FW». Можно применить трубку из пластика.
Последовательно устранить протечку путем заполнения вскрытой части шва небольшими порциями состава «ZT55FW» в направлении к водоотводящей трубке, предпочтительно сверху вниз, до устранения протечки. Вода при этом будет вытекать через водоотводящую трубку. Шов заполнять «ZT55FW» нужно не полностью, а так, чтобы от поверхности «ZT55FW» до поверхности конструкции осталось не менее 20 м.
Через 10 минут после заполнения штрабы водоотводящую трубку вынуть и заполнить получившееся отверстие также составом «ZT55FW», оставляя расстояние от поверхности «ZT55FW» до поверхности конструкции не менее 20 мм.
Через 1 час после остановки протечки незаполненную часть штрабы зачеканить шовным составом «ZT60 W».

Большой водоприток
При большом водопритоке для отвода воды рекомендуется применить дренажную трубку, соединенную с водоотводящей трубкой (см. рисунок 6.3).
Вскрыть шов, через который течет вода, при помощи перфоратора, отбойного молотка или ручного зубила. По ширине полностью. А при ширине шва менее 30 мм (для удобства работ) его необходимо расшить до ширины 30 мм. Глубина должна быть не менее 60 мм. Длина – на 50 мм больше в каждую сторону, чем место протечки. Гладкие поверхности шва недопустимы. Минимальная шероховатость поверхности шва должна составлять 2 мм.
 Промыть шов водой под давлением не менее 300 бар при помощи водоструйного аппарата.

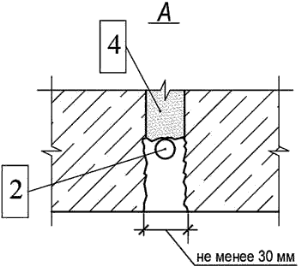

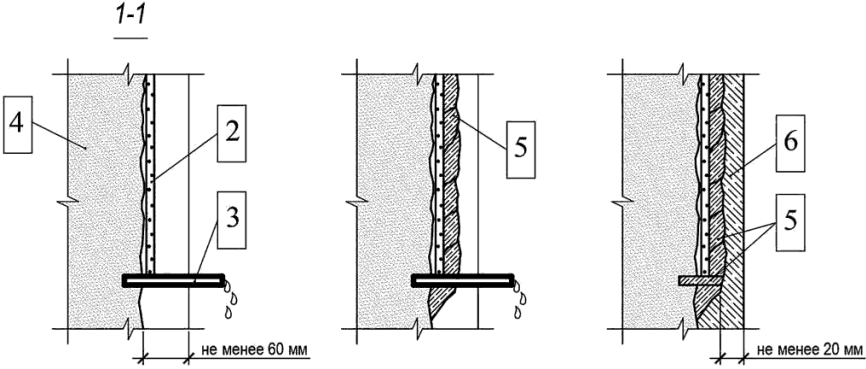

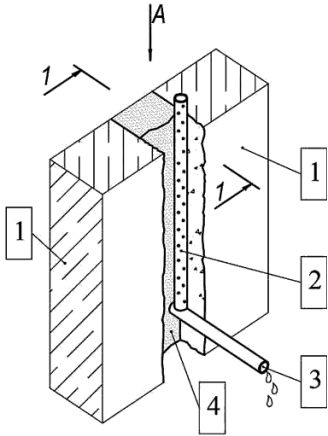

1 – элементы бетонной конструкции, образующие шов; 2 – дренажная трубка; 3 – водоотводящая трубка; 4 – старое заполнение шва; 5 – состав «ZT55 FW»; 6 –состав «ZT60 W».

Рисунок 6.3 – Ликвидация протечек через шов при большом водопритоке

В месте максимальной протечки пробурить отверстие диаметром примерно 30 мм и глубиной на 20–30 мм больше глубины вскрытия шва для установки в этом месте трубки для отвода воды.
Закрепить дренажную трубку на внутренней поверхности вскрытой части шва по всей длине. Нижняя часть дренажной трубки должна быть соединена с водоотводящей трубкой. Водоотводящая трубка должна быть примерно диаметром 20 мм и не иметь адгезии к составу «ZT55 FW». Можно применить трубку из пластика. Для быстрого закрепления дренажной и водоотводящей трубок рекомендуется использовать состав «ZT55 FW».
Последовательно устранить протечку путем заполнения вскрытой части шва небольшими порциями состав «ZT55 FW» в направлении к водоотводящей трубке, предпочтительно сверху вниз, до устранения протечки, оставив вытекать воду через водоотводящую трубку. Шов необходимо заполнять составом «ZT55 FW» не полностью, а так, чтобы от поверхности «ZT55 FW» до поверхности конструкции осталось не менее 20 мм, для заполнения оставшейся части шва составом «ZT60 W».
Через 10 минут после заполнения штрабы водоотводящую трубку вынуть и заполнить получившееся отверстие также материалом «ZT55 FW», оставляя расстояние от поверхности «ZT55 FW» до поверхности конструкции не менее 20 мм.
Через 1 час после остановки протечки незаполненную часть штрабы зачеканить шовным материалом «ZT60 W».
